Трансформаторы ТС — 160 (ТС — 170) по характеристикам сконструированы для питания телевизионных приемников в 60-е годы прошлого века. Конструкция стандартная с расположением первичных и вторичных медных обмоток на магнитопроводе из стали. Рассчитаны на частоту 50 герц.
Технические характеристики
Первичные обмотки рассчитаны для напряжений 110, 17 вольт. Это позволяет подключаться к сети 220 В. При другом соединении выводов возможна работа с 127 В. В годы разработки агрегата как раз менялись стандарты напряжения, кроме того телеприемники шли на экспорт. Максимальный ток проходящий через первичку 0,6 А. Вторичных катушек несколько, все они парные и позволяют реализовать подачу двухполярного питания на различные узлы схемы. Напряжения снимаемые с ТС — 160 следующие:
Трансформатор ТСШ-170. Куда можно применить.
Разновидности агрегата отличаются напряжениями.
Особенности конструкции
Трансформатор собран на броневом разрезном «О» образном сердечнике. Части магнитопровода стыкуются между собой с помощью металлической обоймы, на которой крепятся кронштейны для монтажа. Рассчитан для крепления к шасси телеприемника с помощью четырех винтов.
Трансформаторы с маркировкой ТСШ собираются на наборе пластин в виде буквы «Ш».
Обмотки располагаются на двух картонных полимерных катушках, которые полностью идентичны одна другой. На них наматываются парные первичные и вторичные обмотки. Дополнительная изоляция обеспечивается пропиткой лаком и обматыванием электротехнической бумагой.
Применение
Как уже говорилось выше, трансформатор собирался для телевизоров. Снимаемое напряжение шесть с половиной вольт при 3 А позволяет питать нити накала ламп. Но благодаря широкому диапазону напряжений снимаемых с трансформатора и большой он может использоваться в блоках питания и других устройств, как на лампах (сейчас они снова приобрели популярность), так и на полупроводниках: усилителей мощности, радиоприемников, зарядных устройствах.
Намоточные данные
Обе катушки одинаковы, номера выводов отличаются только знаком «’». который обозначает что провода расположены на второй катушке. Выводы «4» и «4’» соединены с экраном. Намоточные данные следующие.
Трансформатор ТС 160
- Между выводами 1 и 2 (на второй обмотке они дополнительно обозначаться апострофом) 414 витков провода в лаковой изоляции диаметром 0,68 миллиметров.
- 2-3 предназначены для 127 вольт (точнее для компенсации разницы: 110+110=220), при параллельном соединении двух намоток плюс 17 как раз дают 127 В. Марка и диаметр тот же самый.
- Пятый и шестой вывод дают 31, это основные напряжения для узлов схемы обслуживающих низкочастотные усилители.
- Девять и десять: нити накала ламп. 6,3 В, это стандарт. 3,5 Ампера более чем достаточно.
- 11-12: Эти обмотки развязаны с более мощными предназначенными для питания ламп. В стандартных схемах от них запутывались только узлы с транзисторами.
Трансформатор ТС — 160-1
Отличается от ТС — 160 тем, что обмотка 11-12 намотана более толстым проводом (0,50 мм) и рассчитана на ток не 0,35 А.
Как подключить советский трансформатор ТСШ-170.Сделай Сам.
Трансформатор ТС — 160-2
Аналогичен ТС — 160, но не имеет первичек на 17 В. Он рассчитан на работу с напряжением исключительно 220 В. Также для намотки используется уже не провод ПЭЛ, а ПЭВ. Остальные характеристики аналогичны. Экраны соединены с клеммой — «0».
ТС — 160-3
У ТС — 160-3 снова есть в первичной обмотке катушки на 17 В. Вторичные обмотки связаны между собой и выполнены проводом одинаковой толщины (1,54 мм). Снимают с них напряжения от 2,5; 3,5 и 7 вольт при токе 6 А. Количество витков в них 26, 27 и 250 соответственно.
ТС —160-4
Отличается увеличенным диапазоном напряжений. Разрабатывался для ЭВМ. Первичная обмотка аналогична ТС — 160-2. Вторичные обмотки следующие.
- Две по 36 витков на напряжение 9 В. В одной из них используется провод диаметром 0,6 мм, и она рассчитана на ток 0,85А. Вторая из провода 1,8 мм на ток 7 А.
- 90 витков диаметром 0,19 на напряжение 24 В, ток 0,06А.
- Конструктивно последовательно соединенные между собой две обмотки на двух катушках по 75 витков ПЭВ 0,65. С них снимаюь38 вольт при 0,85 амперах.
ТСШ — 160
ТСШ — 160 собраны на сердечниках из пластин в виде буквы «Ш». Первичные обмотки рассчитаны на 200 и 30 В. Трансформатор может работать в обычных сетях при экстремальных режимах.
Снять с него можно напряжения нужные для накала ламп (3,2 ампера достаточно для 10-20 таких деталей) так и для анодных линий (133 В).

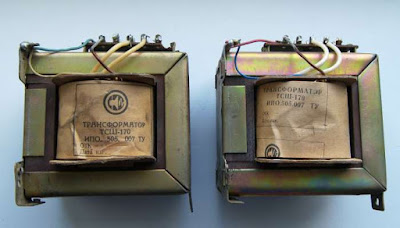

ТСШ — 170
Является аналогом ТСШ — 160. Несколько отличаются токи, напряжения. Намотка из менее совершенного провода ПЭЛ. Сердечник «ш» – образный.
| № п/п | Обозначение выводов | Число витков | Марка провода | Диаметр провода, мм | Рабочее напряжение, В | Ток, А |
| 1. | «1»-«2» | 200 | ПЭЛ | 0,58 | 110-112 | 0,60 |
| 2. | «2»-«3» | 30 | -//- | 0,58 | 17-19 | 0,60 |
| 3. | «4»-«5» | 30 | -//- | 0,58 | 17-19 | 0,60 |
| 4. | «5»-«6» | 200 | -//- | 0,58 | 110-112 | 0,60 |
| 5. | «7»-«8» | 139 | -//- | 0,47 | 74-80 | 0,40 |
| 6. | «9»-«10» | 242 | -//- | 0,55 | 127-136 | 0,60 |
| 7. | «11»-«12» | 12,5 | -//- | 1,25 | 6,3-6,5 | 3,20 |
| 8. | «7»-«7’» | 12 | -//- | 0,51 | 6,3-5,5 | 0,30 |

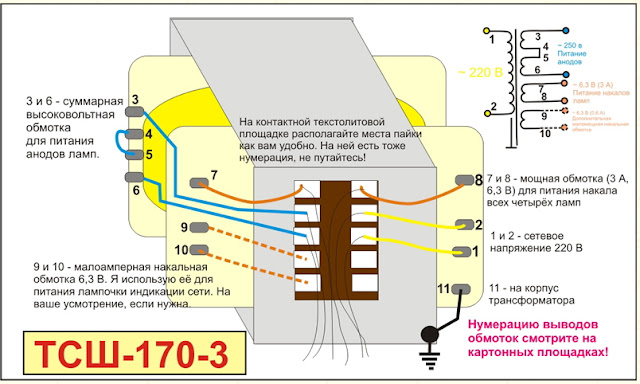

ТСШ — 170-3
Отличается от ТСШ — 170 только тем, что отсутствует первичная обмотка на 17 вольт, то есть данный прибор можно подключить только в сеть 220 Вольт.
Схема подключения
Все приборы типа ТС (ТСШ) — 160 (170) подключаются аналогично. Вариант с сетями на 127 В не рассматриваем, так как это напряжение давно не используется в сети.
- Первичные обмотки на 110 В, согласно приведенной таблице, соединяются последовательно между собой.
- С вторичных обмоток снимаем необходимое напряжение. Для приборов с двумя катушками серии ТС катушки соединяем параллельно, чтобы увеличить силу тока.
- Если есть необходимость в двухполярном питании, то вторичные обмотки соединяют последовательно, и от точки их сопряжения выводят нулевой провод.
Важно! При последовательном или параллельном соединении обмоток следите за тем, чтобы не сделать соединение в противофазе.
Варианты схемотехники
Как мы уже говорили, на базе этих трансформаторов есть возможность сделать самостоятельно множество различных устройств. Рассмотрим, как собрать зарядное устройство на базе ТС — 160.
- К клеммам «1» и «1’» подключаем сетевое питание через выключатель и предохранитель, рассчитанный на ток 0,6 А.
- Выводы «2» и «2’» соединяем между собой.
- Также между собой соединяются выводы «10» и «9’». Подключив последовательно эти две обмотки можно получить переменное напряжение 13 В и ток 3, 5 А. Этого вполне достаточно для зарядки аккумуляторов.
- Напряжение необходимо выпрямить. Для этого к выводам «9» и «10’» подключаем выпрямитель (диодный мост). Можно использовать для него отечественный приборы Д242, Д244 с любым буквенным индексом. Для охлаждения диоды обязательно крепим на радиаторы.
- Чтобы не производить зарядку пульсирующим током желательно после диодного моста установить конденсатор (или несколько штук параллельно) емкостью не менее 1000 мкФ.
- Тоже желательно установить амперметр и вольтметр для контроля режима зарядки.
- Для защиты вторичных обмоток нужен предохранитель на 3,5 ампер или аналогичное ему устройство.
- Всю конструкцию монтируем в безопасный корпус и оснащаем выходными проводами сечения не менее 3,5 мм с клеммами.
Будем рады, если наша статья оказалась вам интересной и практически полезной. Старая аппаратура это не только вторчермет, но и источник полезных деталей. Работайте с удовольствием…!
Источник: otransformatore.ru
Radiotech modding labs
Трансформатор тсш 170 характеристики обмоток и варианты подключения. Трансформатор использовался в советских ламповых телевизорах черно-белых и цветных.
трансформатор тсш-170 подключение
Комментариев нет:
Отправить комментарий
Подписаться на: Комментарии к сообщению (Atom)
Поиск по блогу
- ГЛАВНАЯ
- ЧАСЫ ЭЛЕКТРОНИКА
- ЛАМПОВЫЕ ЧАСЫ NIXIE CLOCK
- ЧАСЫ ЭЛЕКТРОНИКА 12-41В
- ВИНТАЖНЫЕ УСИЛИТЕЛИ
- ИНТЕРЕСНОЕ О ЛАМПАХ
- ДИСКОВЫЙ НОМЕРОНАБИРАТЕЛЬ
- БЛОКИ ПИТАНИЯ
- VINTAGE CALCULATORS
- НАСТОЛЬНАЯ ЛАМПА С ЧАСАМИ
- ЛАМПОВЫЕ ЧАСЫ НА ОДНОМ ИНДИКАТОРЕ
- TELEPHONE APPARATUS ERICSSON
- TELEPHONE APPARATUS ТАН-6
- КАРБОЛИТ РЕМОНТ и ВОССТАНОВЛЕНИЕ
- НА СТАРЫХ ИНДИКАТОРАХ
- МИКРОСХЕМЫ СЕРИИ К155
- NIXIE TUBE MODDING
- NIXIE TACHOMETER
- ЛАМПОВОЕ ЭЛЕКТРОННОЕ РЕЛЕ
- РАДИОМОНТАЖ ПО ЯПОНСКИ
- РАДИОЛЮБИТЕЛЬСКИЙ ЮМОР
- TELEPHONE APPARATUS TESLA
- ARDUINO
Популярные статьи
Неизвестный тип электролитического конденсатора / F=? гЦ Алюминиевые электролитические конденсаторы общего назначения, сер.
Стандарт кассетной магнитной записи «Elcaset» . Много лет назад три крупных японских компании, занимающиеся разработкой электро.
К10 — Керамические на номинальное напряжение ниже 1600 В К15 — Керамические на номинальное напряжение более 1600 В К21 — Стеклянные К22 — Ст.
Сегодня интересный обзор сувенирных часов СОВА электроника-01 Советская промышленность выпускала эти часы в .
Таблица ESR ESR таблица прибора MESR-100 ESR Meter ESR таблица ELNA конденсаторов Подробные таблицы ESR конденсаторов других про.
Электроника 7-21-01 Как то намедни у знакомого увидел эти часики посмотрел повертел,куча кнопок, заинтересовал девайс. Решил.
Схема электрическая часов Электроника 6.15 схема часов электроника 6 15 схема часов электроника 6 15 вариант 2 , из паспорта .
25 АС-109 доработка и полный рестайл Достались колонки бесплатно 25АС-109 на 4Ом, не в самом лучшем состоянии, колонки провалялись в сы.
Список популярных отечественных диодов ПОЛНЫЙ СПИСОК ЦВЕТОВОЙ МАРКИРОВКИ ДИОДОВ PDF Справочник отечественных диодо.
В СССР вся электронная радиоаппаратура делилась на классы по Гостам. Приемники например имели классы 0.1,2. Высший класс — нулевой имел в.
Источник: www.petrofflab.ru
ТРАНСФОРМАТОР ТС 160
Справочные данные трансформаторов серии ТС-160 — ТС-160, ТСШ-160, ТСШ-170, ТСШ-170-3. Фотографии, схема подключения обмоток. Напряжения и токи входных-выходных обмоток, количество витков и диаметр провода.
Трансформатор ТСШ-160, аналогичен трансформаторам ТСШ-170, ТСШ-170-3. Выполнены на броневом сердечнике Ш30х60. Все трансформаторы взаимозаменяемые. Разница между ТСШ-170 и ТСШ-170-3, у последнего сетевая обмотка выполнена только на 220 вольт (схема 2 на рисунке 1), выводы первичной обмотки 1 — 2 и дальнейшая нумерация обмоток продолжается с номера 3 (у ТСШ-160, ТСШ-170 с номера 7), то есть если вместо ТСШ-170 ставить ТСШ-170-3, то к лепесткам 3-4 ТСШ-170-3, припаиваются провода, подходящие к лепесткам 7-8 ТСШ-170 и т.д. Напряжение сети 220 вольт у ТСШ-160 и ТСШ-170, подключается к выводам 1 и 6, при этом устанавливается перемычка между выводами 2 и 5. У трансформатора ТСШ-170-3 (схема 2 на рисунке 1) напряжение 220 вольт подключается к выводам 1 и 2.
Схема и моточные данные трансформатора ТС 160-4
Напряжение сети 220 вольт подключается к выводам 1 и 1′.
Схема и моточные данные трансформатора ТС 160-3
Схема и моточные данные трансформатора ТС 160-2
Напряжение сети 220 вольт подключается к выводам 1 и 1′.
Схема и моточные данные трансформатора ТСШ-160
Схема и моточные данные трансформатора ТС-160 и ТС160-1
