Для водителей, которые проводят долгое время в машине, важно послушать музыку в хорошем качестве. Обеспечить качественное звучание может магнитола Мистери. В статье рассматриваются ее особенности, преимущества и недостатки, возможные неисправности, нюансы подключения и настройки, дается обзор моделей.

Особенности

Популярность автомагнитол Мистери среди автолюбителей во многом объясняется ценовой политикой компании. Производитель поддерживает цены на одном уровне не зависимо от курса валют, поэтому цены девайсов доступны широкому кругу покупателей. В компании всегда отслеживаются последние тенденции в мире электроники, что отражается в выпуске новых моделей.

ТВ ЖК Mystery MTV-2423LT2 — не работает, не включается — ЗАГАДКА ДЫРЫ!

Автомагнитолы Мистрери многофункциональны. Несмотря на большое количество моделей, компания производит устройства высокого качества. Особенность устройств в том, что их можно подключить к штатным разъемам. Поэтому установку может сделать любой автолюбитель самостоятельно. Автомагнитолы оснащены разъемами для подключения различных цифровых устройств, которые способны воспроизводить известные форматы.

Девайсы оснащены встроенными процессорами, которые отвечают за качество и частоту звука. С помощью эквалайзеров пользователь имеет возможность отрегулировать звук согласно своему вкусу. Модели оснащены подсветкой с возможностью выбора цвета. Встроенный GPS-навигатор дает возможность сэкономить на покупке навигационных устройств.

Виды и модели

Автомобильные магнитолы Мистери пользуются спросом на автомобильном рынке. Ниже будут рассмотрены некоторые модели.

MDD 6270NV

Данная модель представляет собой магнитолу в стильном корпусе с сенсорным экраном. Одним из преимуществ является простота и удобство эксплуатации. В комплект входит головное устройство, мощная антенна, GPS-навигатор, есть ТВ-тюнер. Чтобы водителю было удобнее управлять устройством управляющие кнопки можно установить на рулевом колесе.

• поддержка различных устройств, что позволяет прослушивать музыку с карт памяти, воспроизводить видео с CD дисков и т.д.;
• для подключения девайсов магнитола оснащена портом USB;
• предусмотрен дополнительный видеовход, что дает возможность подключения камеры заднего обзора;
• доступная стоимость.

MMD 6220S

Внешне ресивер выглядит привлекательно, размер составляет 2 din. Экран 6,2 дюйма, по бокам расположены кнопки переключения. Громкость меняется с помощью регулятора, аналогичный переключатель для поиска по частотам радиостанций. Имеется цветная подсветка, которую можно менять. Выбор цветов достаточно широкий.

Внешний вид можно изменить, выбрав в качестве заставки на экран, картинку марки автомобиля.

Магнитола оснащена разъемами для камеры обзора сзади авто, самбуфера, ТВ-антенны, для считывания карт памяти SD, а также USB портом и разъемом. Управление простое. На экране высвечивается время и дата. Внизу есть кнопка для перевода устройства в ночной режим работы. Оснащено устройство эквалайзером, хорошим радиоприемником.

Есть возможность воспроизводить CD и DVD диски.

MDD 7120S

Автомагнитола Мистери MDD 7120S имеет сенсорный ЖК-дисплей с диагональю 7 дюймов с высоким качеством изображения. Данная модель является универсальным устройством способным считывать информацию в разных форматах и носителей (CD/ DVD/ MP3/USB). На передней панели расположен порт для USB и карт SD (автор видео — Serega Soviet).

Преимущества модели 7120s:

• стандартный размер 2 din позволяет установку на автомобили, выпущенные после 2007 года;
• выходная мощность 4х50 Вт;
• девайс оснащен встроенным ТВ-тюнер, который поддерживает стандарты: PAL, SECAM и NTSC;
• можно установить управление на руль
• радиопередатчик работает на волнах УКВ, FM и AM;
• с тыльной стороны есть вход для камеры заднего обзора и AV.

С комплектом магнитолы идет пульт дистанционного управления.

MDD 4310S

Модель оснащена полноцветным дисплеем. Размер экрана 6,2 дюйма. Насыщенные цвета и высокая чувствительность позволяют просматривать фильмы и видеоролики в хорошем качестве. На мониторе хорошо отображается карта местности. Мощная антенна, идущая в комплекте, качественно принимает сигналы независимо от нахождения автомобиля.

Магнитола имеет следующие технические характеристики:

• оснащена GPS-навигатором;
• мощность составляет 50 Вт;
• размер устройства — 2 din;
• размер сенсорного экрана – 6,2 дюйма;
• поддерживает широкий диапазон радиочастот;
• позволяет воспроизводить аудио форматы – MP3, WMA;
• есть возможность просматривать видео в формате MPEG4.

Руководство по эксплуатации

Перед тем, как устанавливать магнитолу в автомобиль, следует внимательно изучить предлагающееся руководство по эксплуатации и придерживаться рекомендаций, указанных в нем. Подключение выполнять согласно схеме.

Схема подключения магнитолы Мистери

Основные аспекты подключения

Перед подключением нужно отсоединить минусовую клемму аккумулятора.

Устанавливать ресивер следует подальше от источников тепла, в месте, где нет прямых солнечных лучей, пыли, грязи и больших вибраций.

Для подключения следует использовать специальные автомобильные кабели и провода с соответствующим сечением, чтобы избежать падения напряжение.

В процессе установки выполняются следующие шаги:

1. С помощью специальных ключей нужно вынуть магнитолу из установочной рамки.
2. Затем рамку, в которую будет устанавливаться устройство, необходимо вставить в штатное место на приборной панели. Устанавливать рамку следует без приложения усилий, чтобы не повредить ее. После установки рамку нужно закрепить.
3. На следующем этапе необходимо подключить антенну и присоединить все провода и кабели к разъемам согласно схеме подключения, которая находится в инструкции магнитолы Мистери.
4. Далее устройство вставляется в рамку до упора, пока пружины не войдут в соответствующие пазы.

Для увеличения помехоустойчивости корпус автомагнитолы нужно соединить с металлической частью кузова.

После установки магнитолы подключается аккумуляторная батарея. Для некоторых моделей достаточно питания от прикуривателя, поэтому их можно подключать к нему.

Основы настройки

Управление и настройка устройства осуществляется с помощью кнопок, расположенных на передней панели.

Они имеют следующее назначение:

• кнопка для снятия мордочки (передней панели);
• включения/выключения;
• регулятор уровня громкости;
• выбор режима работы;
• переход к следующему треку;
• извлечение диска;
• выбор радиостанции;
• кнопки включения различных режимов воспроизведения;
• переход к предыдущему треку;
• выбор частотного диапазона;
• мгновенное включение/выключение звука;
• инициализация системы (сброс данных).

На передней панели есть разъемы для подключения внешних устройств, SD карты памяти, USB.

Аналогичные кнопки управления находятся на пульте дистанционного управления, который прилагается к аппарату. Назначение кнопок управления подробно описано в руководстве автомагнитолы. Там же описано, как правильно выполнить общие настройки, а также настроить радио, звук время и дату, изображение, рулевое управление и т.д.

Возможные неисправности и способы их устранения

Как и любое устройство, магнитола может иметь неисправности.

Плюсы и минусы девайсов

Основные преимущества автомагнитол Мистери:

• удобство и простота подключения;
• разъем для подключения камеры заднего вида;
• GPS-навигатор;
• мощная антенна;
• широкий частотный диапазон;
• наличие эквалайзера;
• качественный звук;
• подсветка.

Недостатки относятся к конкретным моделям.

Можно назвать некоторые из них:

• задействованы не все кнопки;
• ограниченные возможности эквалайзера;
• неудобный интерфейс плеера;
• плохое качество звучания;
• мало настроек.

У каждой модели свои достоинства и недостатки.

Цена вопроса

1. MDD 7120S (цена от 3500 руб.)

2. MMD 6220S (цена от 6400 руб.)

3. MDD 6270NV (цена от 9800 руб.)

4. MDD 4310S (цена от 10500 руб.)

Видео «Особенности MDD-6270NV»

В этом ролике рассказывается о некоторых особенностях автомагнитолы Мистери MDD-6270NV, которые не описаны в инструкции (автор видео sha4lo).

Источник: autocentrum.ru

Доработка автомагнитолы Mystery MAR717U. Мостовое подключение встроенного выходного усилителя.

Наконец это произошло ! УИИХАА ! Я купил супер пупер колонки с автомагнитолой и теперь у меня в машине заиграет настоящий унц унц !
Вот такая магнитолка:

Смотрим на этикетку:

Уау ! 50 ватт на канал ! вот это мощь! Как бы не разорвало кабину )).

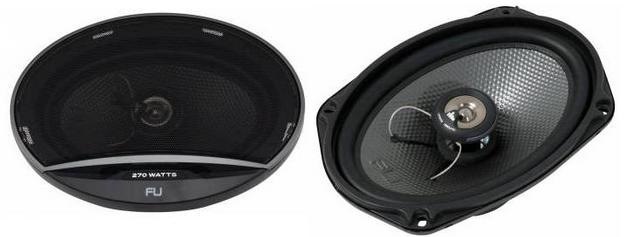

Взял соответствующую акустику 6 на 9 дюймов овалы с эпичным названием FU )))):

Добравшись до дома я первым делом развернул покупки, разложил на столе, разобрался с подключением, закинул +/- на блок питания ииииии пфпффпфпфбздык бздык пиф пиф пиф с с с с с …ГДЕ ЗВУК ? ГДЕ ОБЕЩАННЫЕ 50 ВАТТ ? Все это ели как играет, и даже выкрутив громкость на полную я понял, что это провал. Стал думать как быть, идти в магазин и менять, а на что? В итоге я стал изучать эту магнитолу более подробно, стало интересно, что у нее внутри, но разбирать нельзя, гарантийная пломба. Сквозь щели в корпусе и подсвечивая фонариком я сумел прочитать на микросхеме усилителя заветные цифры TDA 7377.

Нус … загуглим. Нагуглился datashit этой микросхемы, это оказался маломощный четырехканальный усилитель, с мощностью всего лишь около 7ватт на каждый из четырех каналов. А как же 50 ватт? эхх кругом обман кругом обман)))).

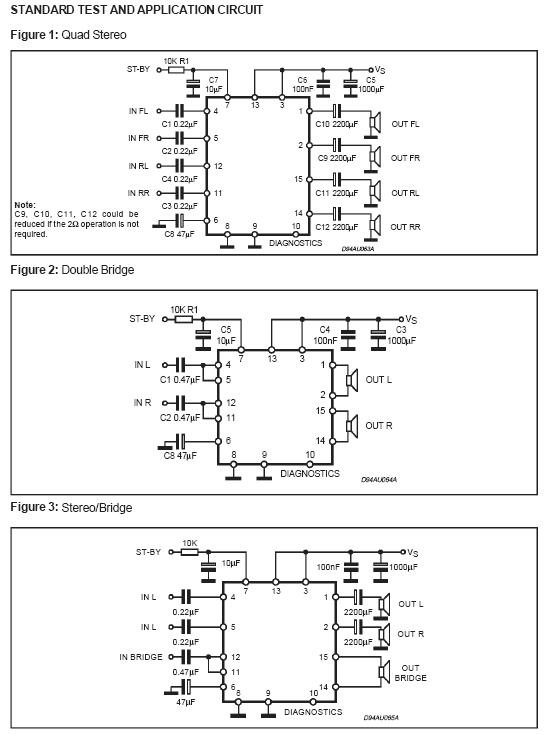

Но еще в datashit от усилителя оказывается, что ее можно кроме 4 канальной схемы. использовать и в мостовом режиме на два канала, и даже можно собрать систему 2.1 .

При мостовой схеме мощность на канал уже заметно больше и составляет примерно 18 ватт на канал. Ну это же то что мне нужно, кабина у моего бегемота не большая и 2 мощные колонки будет гораздо лучше чем 4 малопердящие, тем более у меня динамика все равно два.
Очевидно, что в магнитоле применили первый 4х канальный вариант подключения усилителя. Моя задача переделать схему на двухканальный мост по второй схеме из даташита.
Ну чтож, вскрываем )) на гарантию мне уже насрать, все функции к тому времени уже проверены, все работает.
После вскрытия я увидел пометку на плате, где и написана реальная мощность ))).

Еще увидел предусилитель на который тоже скачал даташит, чтобы легче ориентироваться на местности… тфу, т.е. на плате ))

Как видно ранее из схемы TDA 7377 требуется замкнуть входа, и перекинуть подключение динамиков на другие провода. Подключение динамиков не требует переделки, лишь откусил ненужные провода . Вход требует переделки, а именно по плате я перерезал две дорожки, чтобы от предусилителя тыловые выходы уходили только на линейный выход магнитолы(это на задней панели гнезда типа тюльпаны). А до оконечного усилителя доходили только фронтальные выходы предусилитиля . На фотке я отметил красными линиями где я отрезал дорожки, а желтыми, где спаял тонким волоском провода, тем самым замкнув вход усилителя по мостовой схеме.

Заодно, раз пошла такая пьянка, решил переделать подключение USB флешки и AUX входа проводами и вывести их сзади магнитолы. Все таки автомобиль, это не звуковая студия, и по мне, не должны торчать всякие подключения наружу. Если случайно задеть вставленную флешку, то можно угробить не только флешку, но и всю панель магнитолы.Либо будет на кочках вылетать флешка из гнезда .Решено, делаем.
Нашел на плате точки, дублирующие контакты USB и AUX и подпаялся.

Гнезда AUX решил оставить запараллеленые, в таком случае можно пользоваться обоими гнездами, а вот USB панели я отключил, их параллелить нельзя, вдруг случайно воткнешь две флешки. Но я отключил только провода, отвечающие за передачу данных, питание оставил на случай зарядки мобильника или прочей приблуды, использующей питание от USB +5 вольт.

Крепим на выходе эти провода термоклеем, чтобы их не выдернуть с корнем из платы.

И вот они готовы. Такие провода я думаю в дальнейшем прокинуть в бардачек, пусть флешка с музыкой будет спокойно лежать на дне бардачка. На AUX вход планирую подключить мой android навигатор, на нем можно смотреть кино, а так же воспроизводить музыку из его памяти.

Переписываем назначение проводов по новой схеме, чтобы в дальнейшем не теряться. Позже я убрал оригинальную наклейку, потому что видно по фото, она закрывает вентиляционные отверстия, а перегрев платы нам точно не добавит надежности мафона )).

Ну и включаем переделку:

Смысла записывать видео по звуку не вижу, микрофон телефона не передает, но магнитола ЗАИГРАЛА ! Звук стал нормальный, выходная мощность стала хоть примерно соответствовать купленным динамикам фирмы FU )). Да у меня вопрос к бегемотоводам, куда лучше встроить эти овалы 6 на 9 дюймов(стандартные)? Рассматриваю в потолок, может быть в панель, может в двери, может полку сделать, как лучше и чтобы звук был нормальный? В перегородку между кузовом не рассматриваю, так как планирую ее модернизировать в дальнейшем.
Кстати, вот видео по теории максимальной мощности автомобильных 12 вольтовых усилителей, очень информативно и доступно разъяснено, что +100500 ватт на этикетке пишется чтобы развести покупателя на больше денег.

Источник: www.drive2.ru

Как подключить автомобильную магнитолу Мистери (Mystery)

Магнитолы

На чтение 3 мин Просмотров 4.7к. Опубликовано 25.10.2018

Перед тем как подключить магнитолу Мистери, рекомендуется ознакомиться с прилагающимся к данному прибору руководством. Если человек сомневается в своих способностях к работе с техникой, можно обратиться за помощью к специалисту.

Что понадобится

При покупке лицензионной техники в комплекте идут специальные разъемы с проводами, предназначенными для подключения различных функций: акустики, питания и прочих. Кроме того, при покупке вместе с устройством человек приобретает изготовленные из металла салазки, которые необходимы, чтобы автомагнитола была подключена к панели транспортного средства.

При покупке у официального дилера рекомендуется приобрести специальный переходник. Он облегчит установку девайса.

Справиться однако можно и, не имея данного приспособления, хотя при этом работа усложнится.

Может потребоваться вольтметр, мультиметр. Такие устройства помогут с определением назначения проводов. Соединять провода с предназначенными для них разъемами в автомобиле можно и по цветам, если они различаются.

Инструкция по подключению

Для подключения магнитолы Mystery следует предварительно ознакомиться с инструкцией. Это поможет избежать ошибок. Важно придерживаться схемы подключения; если этого не делать, устройство может хуже функционировать или не работать совсем.

Зеленый (желтый) подключается к знаку «+» аккумулятора. Для заземления предназначается черный; его следует выводить на массу. Для запитывания красного важно подключить его к замку зажигания.

В руководстве должна приводиться распиновка. Подключать магнитолу нужно, учитывая приведенные сведения. Различия по цветам возможны у разных моделей, марок. Чаще всего однако используются схожие цвета. Не следует самостоятельно решать, куда подключать шнуры, поскольку из-за этого хорошее качество звука может быть испорчено.

Голубой (возможно с белой полоской) предназначается для автоматического подключения усиливающего звук устройства и антенны.

Разъем оранжевого цвета необходим для подключения к клемме переключения освещения.

Еще одним разъемом магнитолы Mystery является черно-желтый: он нужен для дистанционного снижения или выключения громкости.

Данная опция имеется не во всех машинах; иногда его некуда подключать.

В такой ситуации разъем остается невостребованным; подключать его куда-либо кроме специального провода не нужно. На качество работы автомагнитолы данная функция не оказывает влияния.

Когда входы будут совмещены, необходимо подключить выходы. Это провода, которые подключают к динамикам. Шнуры одинакового цвета следует крепить к одной колонке.

В каждой паре на одном из проводов находится тонкая линия черного цвета, которой обозначен минусовой шнур.

Если перепутать плюс и минус, подключить их неверно, при воспроизведении записей не будут слышны басы, поскольку колонки начнут играть в противофазе. Ошибка по цветам приведет к ошибкам в регулировке баланса.

Для левого переднего предназначаются белые. Имеющие серый оттенок подключаются к расположенному впереди правому. Для заднего левого используются зеленые; для правого — сиреневые.
