Мои познания в ремонте данного вида техники: Занимаюсь ремонтом
Наличие схемы: http://archive.espec.ws/section324/file32276.html
Итак пришел ТВ, с проблемой «не вЫключается, матовый экран».
Включаю в розетку включился появилась табличка «нет сигнала» вроде все по теме, но при попытке выключить с ПДУ моргает индикатор на передке и все. Пытался: переключить каналы, выбрать др. источник, вызвать меню индикатор моргает и на этом все. Выключил из розетки оставил ненадолго. Включаю опять горит подсветка, изображения нет. Я так понял — это тот самый «матовый экран».
Включал-выключал еще несколько раз может включиться только подсветка, (чаще всего) может проморгнет лого, может включиться с «нет сигнала». Независимо от того как включится на ПДУ не реагирует. Кнопок нет вообще (по заводу). Выключать только из розетки.
Нашел апгрейд здесь: http://www.p4c.philips.com/cgi-bin. 60
Сделал все по инструкции, вставил флешку. Включил. Никаких признаков жизни, оставил. Занимался другими делами.
Ремонт и критика телевизора Philips 40pft4509/60 — не включается, светодиод не горит
В итоге полная тишина. Темный экран индикатор не загорается, видимо зря я его прошивать пытался, либо есть аппаратная проблема которую я не нашел.
Состав и замеры с меня в понедельник. Советуйте.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Добрый
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Забаненные
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Не включается телевизор PHILIPS 32PHT4032-60 / Сгорел блок питания
Статус: отсутствует
Участники
Для просмотра сообщения Вы должны быть Участником форума. Для этого Вам необходимо Зарегистрироваться и пройти Тест.
Источник: remont-aud.net
Ремонт телевизора PHILIPS 40PFT4509
Техническое описание и состав телевизора PHILIPS 40PFT4509, тип панели и применяемые модули. Состав модулей.
Характеристики
PHILIPS 40PFT4509
TV LCD Smart TV 40PFT4509 | Год выпуска: 2014
| Диагональ экрана: | 40″ (102 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920×1080 |
| Частота обновления: | 200 Гц |
| Тип ЖК-панели: | OLED |
| LED подсветка: | есть |
| Smart: | есть. Поддержка Wi-Fi — есть |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 250 кд/м2 |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-T2, DVB-C |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Мультимедиа: | MP3, WMA, MPEG4, MKV, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2×10 Вт) |
| Акустика: | два динамика |
| Интерфейс: | аудио x2, компонентный, SCART, RGB, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast |
| Разъём наушников: | есть |
| Вес телевизора: | с подставкой: 9.9 кг без подставки: 7.7 кг |
| Размеры: | с подставкой 904x571x243 мм без подставки 904x523x88 мм |
PHILIPS LED
Model: 40PFT4509/60
Chassis/Version: TPM14.1E LA
Panel: TPT400LA-J6PE1 REV:C1A
LED backlight: GJ-DLEDII P5-400-D409-V7
T-CON: V390HJ1-XRME1, V390HJ5-XCPE1
LED driver (backlight): integrated into PSU
PWM LED driver: PF7903BS
MOSFET LED driver: EMD60N10F
Power Supply (PSU): 715G6353-P0B-001-0020 // 715G6353-P01-001-002H
MOSFET Power: TK15A60U (PFC), TK13A65U
MainBoard: 715G6165-M01-000-005X
IC MainBoard: CPU: MT5580PUEI; DRAM: K4B4G1646B-HCK0; NAND Flash: TC58NVG2S3ETAI0; SPI Flash: CAT24C128WI
Тuner: TTDSY-G720D
Control: IR: 715G6167-R01-000-004X
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
— Телевизор PHILIPS 40PFT4509 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания — модуль 715G6353-P0B-001-0020. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (TK15A60U (PFC), TK13A65U) и выпрямительные диоды преобразователей на вероятность КЗ.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры LD7591T (PFC), SSC1S311 (PWM), при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
— Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Как правило, в этом случае оказывается неисправной подсветка LED-панели. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок GJ-DLEDII P5-400-D409-V7, но иногда неисправным оказывается и LED-драйвер.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод.
Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп — к аноду, чёрный — к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 715G6165-M01-000-005X следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: MT5580PUEI; DRAM: K4B4G1646B-HCK0; NAND Flash: TC58NVG2S3ETAI0; SPI Flash: CAT24C128WI и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
При подозрении на неисправность тюнера TTDSY-G720D, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Доработка после ремонта подсветки 715G6353-P01-001-002H, PF7903BS. Информация от мастера.
Уменьшить ток подсветки с 320 mA до 190 mA в каждом канале — удалил один из резисторов (R8124) в датчике тока драйвера на плате 715G6353-P01-001-002H.
Ограничение тока драйвера. 715G6353-P0B-001-0020, PF7903BS. Общая информация
Чтобы уменьшить ток подсветки, предусмотрены резисторы датчика тока, соединённые параллельно, R8110, R8124, R8126, R8137 в цепи светодиодов подсветки. Можно удалить из них, тогда общее сопротивление датчика возрастёт, а ток пропорционально уменьшится.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard 715G6165-M01-000-005X показан на рисунке ниже:
715G6165-M01-000-005X может применяться в телевизорах:
PHILIPS 42PFT6309/60 (Panel LC420DUN (PG)(P1) CODE 106), PHILIPS 40PFT4509/60 (Panel TPT400LA-J6PE1 REV:C1A), PHILIPS 42PFT6569/60 (Panel LC420DUN (PG)(A1)), PHILIPS 32PHT4509/60 (Panel TPT315B5-DXJSFE Rev-S1Z code 112).
Дополнительно по PSU
Модуль питания 715G6353-P0B-001-0020 выполнен с применением схемы коррекции коэффициента мощности (PFC — Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора LD7591T, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.
Внешний вид блока питания
Основные особенности устройства PHILIPS 40PFT4509:
Установлена матрица (LED-панель) TPT400LA-J6PE1 REV:C1A.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V390HJ1-XRME1.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PF7903BS. В качестве силовых элементов LED-драйвера применяются ключи типа EMD60N10F.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 40PFT4509 осуществляет модуль питания 715G6353-P0B-001-0020, либо его аналоги c использованием микросхем LD7591T (PFC), SSC1S311 (PWM) и силовых ключей типа TK15A60U (PFC), TK13A65U.
MainBoard — основная плата (материнская плата) представляет собой модуль 715G6165-M01-000-005X, с применением микросхем CPU: MT5580PUEI; DRAM: K4B4G1646B-HCK0; NAND Flash: TC58NVG2S3ETAI0; SPI Flash: CAT24C128WI и других.
Тюнер TTDSY-G720D обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
PHILIPS 40PFT5300/60
Chassis(Version) TPM 15.1E LA
Panel: TPT400LA-J6PE1 rev: SC1M
LED driver (backlight): integrated into PSU
PWM LED driver: LD7890GS
MOSFET LED driver: EMD60N10F
Power Supply (PSU): 715G6353-P01-001-002H
PWM Power: SSC1S311, LD7591T (PFC)
MOSFET Power: TK15A60U (PFC), TK13A65U
MainBoard: 715G6165-M02-000-005N WK:1343
Тuner: TDSY-G720D
IC Main: CPU: MT5580, EEPROM: 24128E, eMMC: P95L-4KA1-JW963
PHILIPS 40PFT4309/60
Chassis(Version) TPN14.1E LA
Panel: TPT400LA-J6PE1 Rev C1A code 034 / 750TBV400J61ACN000
LED driver (backlight): integrated into PSU
PWM LED driver: PF7903BS
MOSFET LED driver: EMD60N10F
Power Supply (PSU): 715G6353-P0B-001-0020 PLTVDP331XAU1 // 715G6353-P0B-001-002H
PWM Power: LD7591T (PFC), SSC1S311 (PWM)
MOSFET Power: TK15A60U (PFC), TK13A65U
MainBoard: 715G6094-M0I-000-004N
Тuner: STO3C8-2-E 905TXESCM3100100SX
IC Main: 62=1A 73N (4×4), A1528 (8), K15A60U ,
Control: 398GR8BD1NEPHH 705TXE9860300X26500100610
Источник: tel-spb.ru
Проблемы с телевизором Philips 40PFT4509
телевизор philips40pft4509/60. четыре дня назад вкл телевизор, появилось обновление по. теперь показывает только 1 канал и перестал реагировать телевизор на пульт. работает только кнопка громкости и .
при нажатии на кнопки пульта индикатор на телевизоре загорается, но ничего не происходит, пульт исправен, перестала работать кнопка отключения на корпусе телевизора, отключить можно только вынув вилку .
не работает часть кнопок на пульте в том числе вкл выкл и на корпусе тв
Проблема с экраном

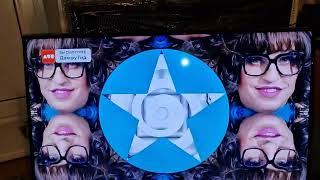

Изображение стало как белый негатив и моргает темно-синим
сначала не выключился кнопкой на пульте (пришлось вынуть вилку из розетки), через пять минут вставил вилку обратно и телек включился на том же канале при этом на пульте работают только кнопки звука .
Проблема с динамиком
Доброго времени суток. На этом телевизоре у меня о большая разница звуков. Боевики смотреть, к примеру, не комфортно из-за того, что во время взрывов, выстрелов, аварий, и т.д. сильная громкость, а во .
Не нашли вашу проблему?
Воспользуйтесь поиском или добавьте сюда вашу проблему с телевизором Philips 40PFT4509, если таковая ещё отсутствует на сайте Fixim.ru:
Видео с YouTube об этом продукте
Ремонт и критика телевизора Philips 40pft4509/60 — не включается, светодиод не горит
Преимущества и недостатки телевизоров Philips 40PFT4509
1. Качество изображения. Телевизор Philips 40PFT4509 обеспечивает высокое качество изображения благодаря технологиям Digital Crystal Clear и Perfect Motion Rate.
2. Дизайн. Телевизор имеет элегантный и современный дизайн, который подойдет для любого интерьера.
3. Удобство использования. Телевизор оснащен удобным интерфейсом и имеет поддержку функции Smart TV, позволяющей смотреть контент из сети интернет.
4. Качество звука. Телевизор оснащен технологией Virtual Surround Sound, которая обеспечивает качественное и объемное звучание.
5. Экономичность. Телевизор использует небольшое количество энергии благодаря технологии LED-подсветки, что позволяет снизить расходы на электричество.
1. Отсутствие поддержки Wi-Fi. Телевизор не имеет встроенного Wi-Fi, что может затруднить доступ к контенту из сети Интернет.
2. Отсутствие Bluetooth. Отсутствие поддержки Bluetooth в телевизоре может ограничить возможности подключения дополнительных устройств.
3. Отсутствие 3D-технологии. У телевизора отсутствует поддержка 3D-технологии, что может быть недостатком для любителей просмотра трехмерного контента.
4. Ограничения Smart TV. Телевизор имеет ограниченный набор приложений, что может ограничить возможности доступа к контенту из Интернета.
5. Невысокая громкость звука. Несмотря на наличие технологии Virtual Surround Sound, громкость звука в телевизоре может не быть достаточной для больших комнат.
