В данной статья я расскажу, что делать, если завышено питание видеоусилителей в телевизоре LG CF-20F30K, шасси MC-019A. Рассматривается одна из возможных причин такой неисправности. У вашего телевизора может быть другая причина.
Итак, попался мне как-то кинескопный телевизор LG CF-20F30K, который работает на шасси MC-019A. Там была неисправна кнопка. Разобравшись с кнопкой, я решил измерить напряжения и обнаружил, что было завышено питание видеоусилителей — вместо 190 В было около 215 В. То есть, где-то на 25 вольт больше, чем должно быть.
Самое интересное, что питание строки было нормальным — 112 В. Не долго думая, я начал проверять электролитические конденсаторы, их ёмкость и ESR. Долго искать не пришлось: я обнаружил конденсатор C834 на 160 В 47 мкФ, у которого ЭПС было 150 кОм, а ёмкость показывала то 6 мкФ, то 22 мкФ. Да и сам его внешний вид был не такой, как у нормальных конденсаторов (немного облезла изоляция). Естественно, после замены данного электролита питание видеоусилителей стало 190 В, как и должно быть.
Ремонт телевизора LG CF-21F30 не включается.
Вот такой был ремонт телевизора LG CF-20F30K.
 |
| Неисправный конденсатор C834. |
 |

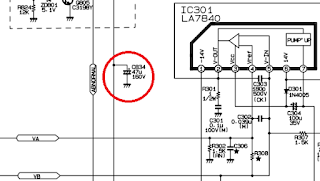

| Неисправный конденсатор C834 на схеме. |
Источник: immg195.blogspot.com
