Для проведения экспериментов воспользуемся старинным Советским трансформатором от электровыжигателя. Действующее значение напряжения на выходе данного трансформатора всего ~1,1V.
Если к выходу данного трансформатора подключить двухполупериодный мостовой выпрямитель, сглаживающий конденсатор на его выходе зарядится до амплитудного значения напряжения 1.53V
Электрическая принципиальная схема опыта
Напряжение значением 1.5V недостаточно для того, чтобы светился даже красный светодиод.
На выход выпрямителя подключен красный светодиод.
Если нагрузка будет потреблять небольшие токи, можно воспользоваться простейшей схемой выпрямителя с умножением напряжения.
Схема выпрямителя с умножением на 2
Без подключения нагрузки такая схема будет выдавать на выходе 3.2V
Удвоитель напряжения
Как это работает?
Зарядный ток конденсаторов
При положительной полуволне, ток идет через диод D1 и заряжает конденсатор С1, при отрицательной полуволне ток идет через диод D2 и заряжает конденсатор С2. Поскольку нагрузки нет, на выходе получаем удвоенное значение амплитудного напряжения.
Как разобрать умножитель напряжения
При подключении красного светодиода напряжение падает до 2V.
Умножитель напряжения с подключенной нагрузкой
При таком напряжении красненький светодиод бодро светится, потребляя при этом ток около 12mA.
Умножитель напряжения с подключенной нагрузкой
В Интернет встречались забавные комментарии.
А давайте из «переменки» 220V c помощью умножителя сделаем «постоянку» 440V, «постоянку» снова преобразуем в «переменку» и вернем обратно в электросеть.
Сильно не обольщайтесь на этот счет, ток короткого замыкания в данной схеме составляет всего около 80mA (зависит от емкости конденсаторов), так что сделать вечный двигатель из умножителя напряжения не получится.
Ток короткого замыкания удвоителя напряжения
При работе данной схемы используются оба периода переменного напряжения, поэтому как и диодный мост данный выпрямитель фактически является двухполупериодным.
Разновидности этой схемы позволяют увеличивать напряжение в 2, 3, 4 и более раз. Схема умножения на 2:
Умножение на 2 принцип работы
При отрицательной полуволне происходит зарядка конденсатора С1, при положительной полуволне происходит разрядка конденсатора С1 при этом его напряжение складывается с напряжением трансформатора. (в этот момент конденсатор выполняет роль дополнительного источника питания).
Умножение на 2 — прототип на макетной плате
Разберем схему умножителя на 3 без подключённой нагрузки (все конденсаторы будут заряжаться до амплитудного значения напряжения)
Умножение на 3 принцип работы
При положительной полуволне происходит зарядка конденсатора С1 до амплитудного значения напряжения +1.5V.
При отрицательной полуволне напряжение С1 складывается с напряжением которое выдает трансформатор и заряжает конденсатор С2 до 3V.
При следующей положительной полуволне происходит зарядка конденсатора С1, а конденсатор С3 заряжается до значения напряжения С2 + напряжение с выхода трансформатора.
На выходе без нагрузки данная схема выдает 4.8V. (утроенное значение амплитудного напряжения 1.1*1.41*3 = 4.7V)
Схема умножения на три — без нагрузки
При подключении резистора номиналом 220 Om на выходе получаем наши исходные 3V действующего.
Источник: dzen.ru
Опасное развлечение: простой для повторения генератор высокого напряжения
Добрый день, уважаемые хабровчане.
Этот пост будет немного необычным.
В нём я расскажу, как сделать простой и достаточно мощный генератор высокого напряжения (280 000 вольт). За основу я взял схему Генератора Маркса. Особенность моей схемы в том, что я пересчитал её под доступные и недорогие детали. К тому же сама схема проста для повторения (у меня на её сборку ушло 15 минут), не требует настройки и запускается с первого раза. На мой взгляд намного проще чем трансформатор Теслы или умножитель напряжения Кокрофта-Уолтона.
Принцип работы
Сразу после включения начинают заряжаться конденсаторы. В моём случае до 35 киловольт. Как только напряжение достигнет порога пробоя одного из разрядников, конденсаторы через разрядник соединятся последовательно, что приведёт к удвоению напряжения на конденсаторах, подсоединённых к этому разряднику.
Из-за этого практически мгновенно срабатывают остальные разрядники, и напряжение на конденсаторах складывается. Я использовал 12 ступеней, то есть напряжение должно умножиться на 12 (12 х 35 = 420). 420 киловольт — это почти полуметровые разряды. Но на практике, с учетом всех потерь, получились разряды длиной 28 см. Потери были вследствие коронных разрядов.
О деталях:
Сама схема простая, состоит из конденсаторов, резисторов и разрядников. Ещё потребуется источник питания. Так как все детали высоковольтные, возникает вопрос, где же их достать? Теперь обо всём по порядку:
1 — резисторы
Нужны резисторы на 100 кОм, 5 ватт, 50 000 вольт.
Я пробовал много заводских резисторов, но ни один не выдерживал такого напряжения — дуга пробивала поверх корпуса и ничего не работало. Тщательное загугливание дало неожиданный ответ: мастера, которые собирали генератор Маркса на напряжение более 100 000 вольт, использовали сложные жидкостные резисторы генератор Маркса на жидкостных резисторах, или же использовали очень много ступеней. Я захотел чего-то проще и сделал резисторы из дерева.
Отломал на улице две ровных веточки сырого древа (сухое ток не проводит) и включил первую ветку вместо группы резисторов справа от конденсаторов, вторую ветку вместо группы резисторов слева от конденсаторов. Получилось две веточки с множеством выводов через равные расстояния. Выводы я делал путём наматывания оголённого провода поверх веток. Как показывает опыт, такие резисторы выдерживают напряжение в десятки мегавольт (10 000 000 вольт)
2 — конденсаторы
Тут всё проще. Я взял конденсаторы, которые были самыми дешевыми на радио рынке — К15-4, 470 пкф, 30 кВ, (они же гриншиты). Их использовали в ламповых телевизорах, поэтому сейчас их можно купить на разборке или попросить бесплатно. Напряжение в 35 киловольт они выдерживают хорошо, ни один не пробило.
3 — источник питания
Собирать отдельную схему для питания моего генератора Маркса у меня просто не поднялась рука. Потому, что на днях мне соседка отдала старенький телевизор «Электрон ТЦ-451». На аноде кинескопа в цветных телевизорах используется постоянное напряжение около 27 000 вольт. Я отсоединил высоковольтный провод (присоску) с анода кинескопа и решил проверить, какая дуга получится от этого напряжения.
Вдоволь наигравшись с дугой, пришел к выводу, что схема в телевизоре достаточно стабильная, легко выдерживает перегрузки и в случае короткого замыкания срабатывает защита и ничего не сгорает. Схема в телевизоре имеет запас по мощности и мне удалось разогнать её с 27 до 35 киловольт. Для этого я покрутил подстроичник R2 в модуле питания телевизора так, что питание в строчной развертке поднялось с 125 до 150 вольт, что в свою очередь привело к повышению анодного напряжения до 35 киловольт. При попытке ещё больше увеличить напряжение, пробивает транзистор КТ838А в строчной развёртке телевизора, поэтому нужно не переборщить.
Процесс сборки
С помощью медной проволоки я прикрутил конденсаторы к веткам дерева. Между конденсаторами должно быть расстояние 37 мм, иначе может произойти нежелательный пробой. Свободные концы проволоки я загнул так, чтобы между ними получилось 30 мм — это будут разрядники.
Лучше один раз увидеть, чем 100 раз услышать. Смотрите видео, где я подробно показал процесс сборки и работу генератора:
Техника безопасности
Нужно соблюдать особую осторожность, так как схема работает на постоянном напряжении и разряд даже от одного конденсатора будет скорее всего смертельным. При включении схемы нужно находиться на достаточном удалении потому, что электричество пробивает через воздух 20 см и даже более. После каждого выключения нужно обязательно разряжать все конденсаторы (даже те, что стоят в телевизоре) хорошо заземлённым проводом.
Лучше из комнаты, где будут проводиться опыты, убрать всю электронику. Разряды создают мощные электромагнитные импульсы. Телефон, клавиатура и монитор, которые показаны у меня в видео, вышли из строя и ремонту больше не подлежат! Даже в соседней комнате у меня выключился газовый котёл.
Нужно беречь слух. Шум от разрядов похож на выстрелы, потом от него звенит в ушах.
Интересные наблюдения
Первое, что ощущаешь при включении — то, как электризуется воздух в комнате. Напряженность электрического поля настолько высока, что чувствуется каждым волоском тела.
Хорошо заметен коронный разряд. Красивое голубоватое свечение вокруг деталей и проводов.
Постоянно слегка бьет током, иногда даже не поймёшь от чего: прикоснулся к двери — проскочила искра, захотел взять ножницы — стрельнуло от ножниц. В темноте заметил, что искры проскакивают между разными металлическими предметами, не связанными с генератором: в дипломате с инструментом проскакивали искорки между отвёртками, плоскогубцами, паяльником.
Лампочки загораются сами по себе, без проводов.
Озоном пахнет по всему дому, как после грозы.
Заключение
Все детали обойдутся где-то в 50 грн (5$), это старый телевизор и конденсаторы. Сейчас я разрабатываю принципиально новую схему, с целью без особых затрат получать метровые разряды. Вы спросите: какое применение данной схемы? Отвечу, что применения есть, но обсуждать их нужно уже в другой теме.
На этом у меня всё, соблюдайте осторожность при работе с высоким напряжением.
- высокое напряжение
- hv
- high voltage
- генератор Маркса.
Источник: habr.com
Как подключить твс 110пц15
В статье: 1 видео (посмотреть) и
Прошивки, ремонт, лайфхаки. Все что техники касается и ПО.
Получаем 10 000 Вольт из строчника) самодельный Или плазменный шарик из обычной лампочки на Всем!
220В доброй ночи)
Давно уже писал не ничего, и вот наконец-то появилась свободная для, минутка того, чтобы поделится с Вами наработкой очередной=))
А зачем нам это? Что же мы Лучше:
получим один раз увидеть:
Кстати полностью видео отснято на HTC Mozart, вот общее Вам представление о качестве съемки видео среднего смартфонами класса.
А теперь за работу. Нам Сборка:
понадобятся:
“Плазменная” лампа накаливания:
Нюансы по Может:
сборке вам будет интересно почитать:
49 Получаем “ комментариев 10 000 Вольт из строчника) Или плазменный самодельный шарик из обычной лампочки на 220В! ”
что за то Спасибо интересно пишите! Прочитал с удовольствием! теперь Буду посещать ваш сайт чаше, как так закинул его в закладки.
Спасибо за Для! схемку новичков самое то ))
А что если к вот выходу этой вот схемки подключить УН-9/сгорит? Не 27?
возможно мало первички или неправильно намотана. генерация есть на входе?
Витков быть может и больше, до 12-15, от этого зависти длина меня. У дуги при 5 – генерация срывается. При 6 длинная самая дуга + стабильная генерация.
А проверить звуку по можно.
можно ли просто подключить питание к без строчнику всякой схемы будет ити вопрос,и духа что ето за схема к строчнику и она что ему дает
без генератора не работать будет. вообще!
а если конденсатор на 15 нф 50в как
пойдёт? подключит. питание от компьютерного блока какие питания? провода надо брать? (21pin желтый)
300w – +12
черный – GND
для запуска БП закоротить нужно зеленый на черный.
можно ли просто умножитель подключть к петанию бес схемы? будет ли он умножитель
работать? работать просто так не будет, на вольт то 12 входе.
и нужно ли замыкать зелёный и чёрный вилке на провода материнки?
а как подключать питание к меня он у строчнику из новых
c импортными может не выйти, у умножитель них встроенный.)
но попробовать стоит) ищи конкретного распиновку строчника, по наклейке, которая на нем.
ты нибуть когда пробивал потключать к строчнику гинератор нет
маркса, но должно работать!
а если сторочник 110-твс то как его подключть и конденсаторы сколько 10нф вольт?
конденсаторы на 15+ вольт, т.е. любая если.
а керамика строчник твс-90пц11 то как подключить его и конденсаторы 10нф сколько вольт?
первичку перемотать как у меня на фото. (5-12 витков провода медного 1 мм., подбирается экспериментально по длине искры, начать лучше с 10)
можно ли подключить питание к строчнику схемы без будет ли он работать и вопрос что схема за ето которую ты подключал к строчнику и что дает она
работать не будет, строчнику нужен схема (генератор), на постоянке ни один трансформатор не будет народ.
работать если можете скинте схему убойного но простого електрошока
народ у меня твс-тоже он 110 будет работать если ево трансформатор.
подключить тот что стоит в телеку большой он первый у него первая обмотка толстая проволка медная она подойдет
к тебе хочет тип добавится Виктор Станиславчук ето я добавь все
а пожалуста спасибо ты же меня добавил
До 15 ампер, можно – переменные, только есть нюанс что регулировке при может пробить строчник или Все.
транзистор сделал, сам разобрался, спасибо Источник.
Простое устройство получения высокого Рассматриваемое
напряжения устройство вырабатывает электрические разряды с порядка напряжением 30кВ, поэтому просим соблюдать осторожность предельную во время сборки, монтажа и дальнейшего Даже. использования после отключения схемы, в умножителе остается напряжения часть напряжения.
Конечно, это смертельно не напряжение, но вот включенный умножитель может опасность представлять для вашей жизни. Соблюдайте меры все по безопасности.
А теперь ближе к делу. получения Для разрядов высокого потенциала использованы строчной из компоненты развертки советского телевизора. Хотелось простой создать и мощный высоковольтный генератор с питанием от 220 сети вольт. Такой генератор был для нужен опытов, которые я ставлю регулярно. генератора Мощность достаточно высокая, на выходе умножителя достигаю разряды-т до 5-7см,
Для строчного питания трансформатора был использован балласт который, ЛДС продавался отдельно и стоил 2$.
Такой предназначен балласт для питания двух ламп освещения дневного, каждая на 40 ватт. Для каждого платы из канала выходят 4 провода, два из которых горячими «назовем», поскольку именно по ним течет напряжение высокое для питания лампы. Остальные провода два подключены между собой конденсатором, нужно это для пуска лампы. На выходе образуется балласта высокое напряжение с большой частотой, нужно которое подать на строчный трансформатор. Напряжение последовательно подается через конденсатор, иначе балласт несколько за сгорит секунд.
Конденсатор подбираем с напряжением 1500-100 вольт, емкость от 1000 до 6800пФ.
Не включать советуется генератор на долгое время или же установить следует транзисторы на теплоотводы, поскольку после 5 работы секундной уже наблюдается повышение температуры.
трансформатор Строчный использовался типа ТВС-110ПЦ15, напряжения умножитель УН9/27-1 3.
Генератор высокого строчника из напряжения на транзисторе
Здравствуйте, уважаемые друзья! предлагаю я Сегодня вам собрать генератор высокого всего напряжения на одном транзисторе из строчного трансформатора 110ПЦ15-ТВС с умножителем напряжения УН9/57-13 от старого телевизора цветного. Схема довольно простая, построена по блокинг принципу генератора и содержит небольшое количество Схема.
деталей генератора высокого напряжения из строчника на транзисторе одном
Для сборки генератора вам один понадобится транзистор КТ819Г, или импортный TIP41C аналог, но лучше всего использовать MJE13009, этот поскольку транзистор выдерживает ток до 12 А и соответственно меньше будет греться. Лично я в своем генераторе MJE13009 использовал. Транзистор обязательно намажьте термопастой и радиатор на установите, желательно с вентилятором.
Еще вам два понадобится резистора мощностью по 5 ватт. На 100 ом и моем ом, в 240 генераторе резисторы очень сильно решил и я грелись приклеить «поксиполом» небольшой радиатор. важной Самой деталью генератора является строчный ТВС трансформатор-110ПЦ15, возможно использовать ТВС-другие и 90ЛЦ5 аналогичные от старых цветных, черно даже и белых ламповых телевизоров.

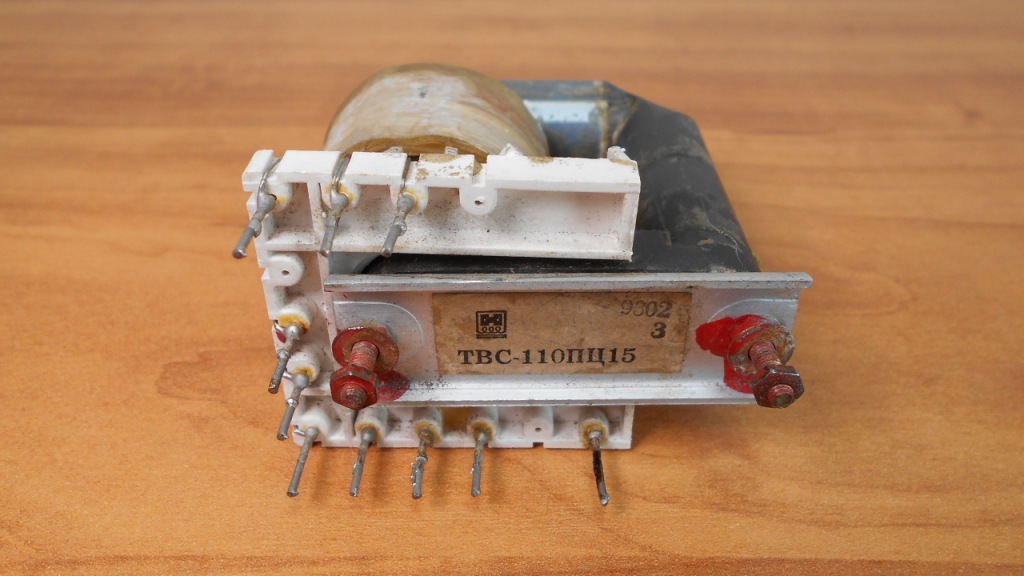

gf30 трансформатор ТВС-110ПЦ15
На магнитопроводе надо трансформатора намотать пару дополнительных обмоток. содержит L1 Катушка 10 витков, намотанных проводом диаметром 1 Катушку. миллиметр L2 мотаем проводом 1,5 миллиметра, всего 4 Обе. витка катушки должны быть намотаны в сторону одну. Вторичная высоковольтная обмотка остается изменения без.
Строчный трансформатор ТВС-110ПЦ15 с дополнительными двумя обмотками

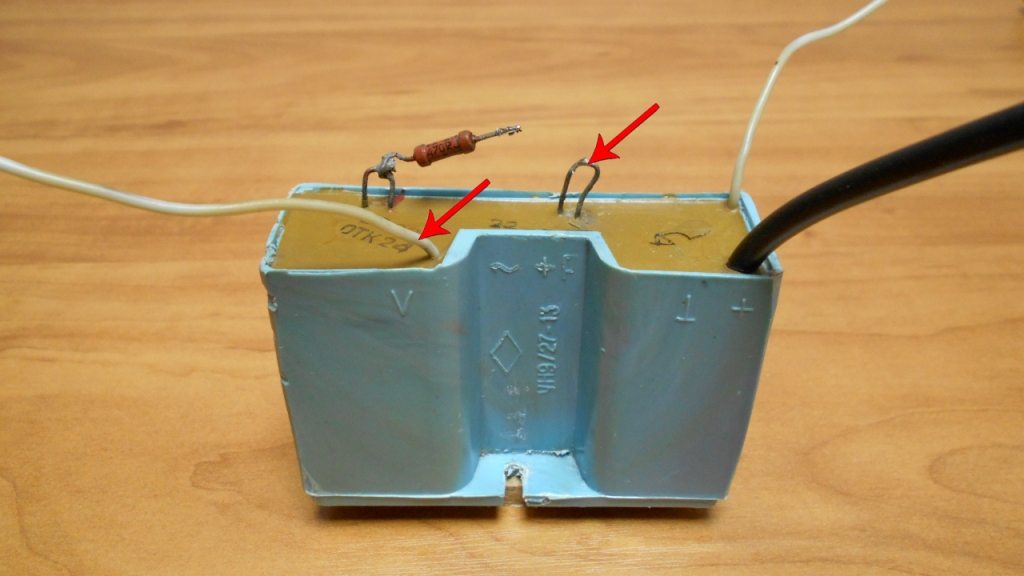

Умножитель напряжения УН9/27-13 аналогичный или тоже нуждается в незначительной доработке. На надо нем удалить два неиспользуемых вывода, картинке на отмеченных красными стрелками, потом изолировать места эти «поксиполом». Делать это необязательно, но случайно вы если во время эксперимента коснетесь этих Волосы… выводов встанут дыбом и мало не покажется, током конечно не убьет, там очень мало обжечь, но ампер может. Между строчным трансформатором и устанавливается умножителем резистор на 470 ом.
Умножитель напряжения Разрядник/27-13

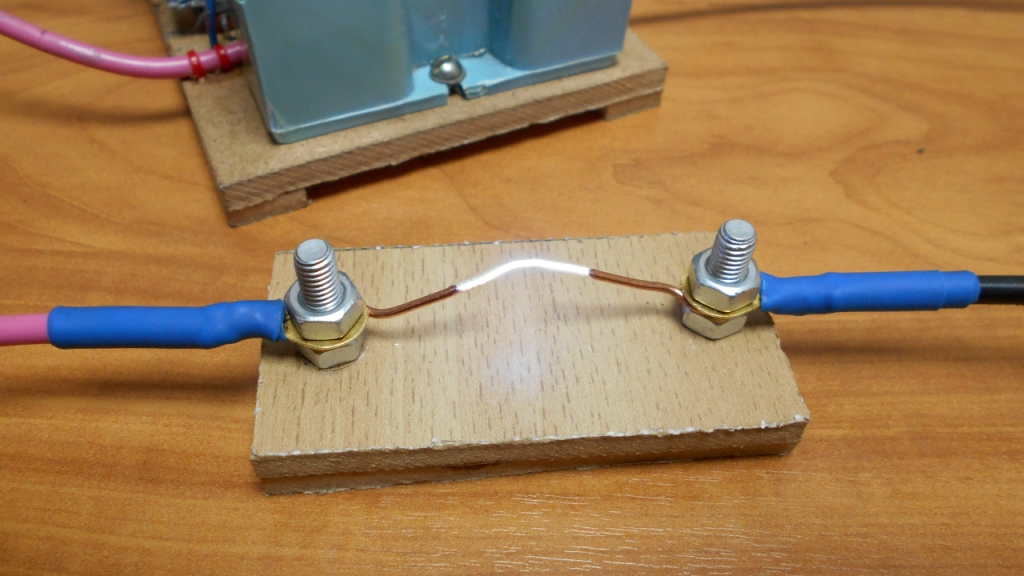

УН9 сделан из двух проволок диаметром 1 Расстояние. миллиметр между электродами подбирается индивидуально. питания Для генератора лучше всего использовать питания источник от 12 до 30 вольт с силой тока не менее 2А.
высокого Генератор напряжения. Разрядник
После подачи разряднике на питания появляется мощная дуга. Как напряжение измерить на выходе из умножителя без киловольт Принято метра? считать, 1 миллиметр дуги за 1 киловольт, дуги длина 15 миллиметров, значит напряжение на разряднике киловольт 15 примерно.
Хочу сказать пару слов о безопасности технике. На разрядник из умножителя подается высокое несколько напряжение десятков киловольт, поэтому не прикасайтесь разряднику к руками во избежание поражения электрическим током, после даже отключения питания в конденсаторах умножителя высокое остается напряжение. Конечно током не убьет, что потому мало ампер, но ударит больно и оставит возможно ожоги на коже.
Друзья, желаю удачи вам и хорошего настроения! До встречи в новых Рекомендую!
статьях посмотреть видеоролик о том, как генератор работает высокого напряжения.
Видео: Конструкция одного дня: блокинг-генератор и ТВС-110ПЦ15
Источник: elektro.jofo.me
