Для идентификации мониторов ассоциацией VESA был предложен стандарт DDC (Display Data Chanel), который позволяет определять мониторы различных производителей, и, кроме того, позволяет получать и другую информацию о параметрах и характеристиках любого монитора. Разработка стандарта DDC была обусловлена развитием технологии Plug
— параметры входных сигналов;
— поддерживаемые режимы энергосбережения стандарта DPMS;
— цветовые характеристики люминофоров;
-поддерживаемые стандартные режимы работы;
— параметры нестандартных поддерживаемых режимов.
Для размещения и хранения всей этой информации в мониторе предусмотрено применение микросхемы памяти – ПЗУ, точнее сказать, микросхемы электрически перепрограммируемого ПЗУ (EEPROM, E 2 PROM, FLASH). В качестве таких микросхем обычно используются микросхемы семейства 2421 и 240х (2401, 2402 и т.д.), реже применяются микросхемы семейства 93Cx6 (93С06, 93С46, 93С66 и т.д.).
Несмотря на значительный объем полученной информации о характеристиках и параметрах монитора, операционные системы семейства Windows пользователю сообщают лишь наименование фирмы производителя монитора и его модель. Более подробную информацию о мониторе можно получить только с помощью специализированных утилит или программ, которые часто поставляются вместе с мониторами на дискетах или CD-ROM. Ассоциацией VESA было предложено несколько вариантов стандарта DDC: DDC1, DDC2B, DDC2A/B. Эти стандарты в дальнейшем дорабатывались и совершенствовались, и на сегодняшнее время существуют несколько версий (ревизий) каждого из стандартов.
В стандарте DDC1 предполагается однонаправленная передача данных из монитора в ПК. Из монитора в этом случае передается только информация о характеристиках монитора, т.е. передается стандартный блок из 128 байтов. Для передачи данных используется отельный провод соединительного кабеля монитора, т.е. на стандартном 15-контактном разъеме D-SUB линии DDC_DATA соответствует отдельный контакт – № 12. Сигнал же DDC_CLK передается по линии кадровой синхронизации VSYNC (контакт № 14). Совмещение сигналов VSYNC и DDC_CLK на одной линии возможно потому, что эти сигналы имеют совершенно различные значения частот: DDC_CLK – десятки кГц, а VSYNC – десятки Гц.
DDC2В – это стандарт двунаправленной передачи данных между монитором и ПК. В этом стандарте сигналу DDC_CLK соответствует отдельный контакт на разъеме (контакт №15) и отдельный провод в интерфейсном кабеле. Передача данных осуществляется с использованием одной из системы команд: EDID, ExtEDID, VDIF.
Стандарт DDC2A/B аналогичен стандарту DDC2B. Базируется он на интерфейсе Access Bus, который в свою очередь является расширением интерфейса I 2 C. Скорость передачи данных – не менее 8 Кбайт/сек.
В стандартах DDC2В и DDC2A/В обеспечивается не только передача данных о характеристиках монитора в ПК, но и имеется возможность изменять пользовательские (а в некоторых случаях и сервисные) параметры монитора программным путем, т.е. при помощи соответствующих программ и утилит. Этими программами пользователь может изменять размеры и положение изображения, цветовые характеристики и геометрические искажения растра, не касаясь панели управления монитора. В этом случае происходит запись параметров изображения в FLASH-память монитора.
Нет расширенных настроек панели NVidia
Для того, чтобы при запуске системы автоматически определялся тип подключенного монитора, необходимо соблюсти следующие условия:
— необходимо использовать монитор с поддержкой одного из рассмотренных стандартов;
— необходимо использовать видеоадаптер с поддержкой того же стандарта, что и монитор;
— необходимо использовать соответствующую операционную систему (или программу).
При выборе аппаратуры также строит обратить внимание на то, с помощью какой системы команд происходит передача данных (EDID, ExtEDID, VDIF). Эта информация должна содержаться в документации пользователя (User Manual) на монитор и видеоадаптер, правда, современные системы являются, в подавляющем большинстве случаев, многофункциональными и не требуют особого внимания от пользователя.
Как уже упоминалось выше, для хранения информации о характеристиках и параметрах монитора используются микросхемы энергонезависимой памяти, которые достаточно часто еще используются и для хранения пользовательских настроек параметров изображения. В качестве такой FLASH-памяти наиболее широкое распространение получила микросхема серии ST24ху21. Возможные обозначения микросхем этой серии: ST24LC21B, ST24LW21, ST24FC21, ST24FW21. Все эти микросхемы имеют емкость хранимой информации 1Кбит с организацией 128х8 бит.
Базовое обозначение микросхем этой серии ST24ху21, где вместо “x “ставится буква “L” для стандарта VESA DDC1 и буква “F” – для стандарта VESA DDC2. Вместо “y” может ставиться буква “C”, если сигналу управления записью (WC) соответствует контакт 7 (его функцию фактически выполняет сигнал VCLK), и буква “W”, если сигнал WC расположен на контакте 3.
При запросе от операционной системы или прикладной программы монитор выдает 128 байтов данных, которые имеют вполне определенную структуру, характерную для всех мониторов (в скобках указаны адреса в шестнадцатеричном виде):
— первые восемь байтов с адресами от 00 до 07 (00h – 07h) – заголовок блока данных, представляющий собой стандартную последовательность данных: 00, FF, FF, FF, FF, FF, FF, 00;
— следующие два байта с адресами 08 и 09 (08h – 09h) указывают производителя монитора – каждой фирме-производителю присваивается свой уникальный код, например, компании ViewSonic соответствует код 5Ah 63h;
— байты с адресами 10 и 11 (0Ah – 0Bh) определяют модель монитора (код изделия), например, монитору ViewSonic E641 соответствует код 41h 34h;
— следующие четыре байта с адресами от 12 до 15 (0Ch – 0Fh) соответствуют серийному номеру монитора, т.е. для каждого монитора в этих байтах хранится совершенно уникальная информация. Если серийный номер не определен, то в этих байтах прописываются нули;
— семнадцатый байт блока данных с адресом 16 (10h) определяет дату изготовления, точнее, неделю изготовления монитора. Если дата не определена, то в этом байте прописывается нулевое значение;
— восемнадцатый байт с адресом 17 (11h) определяет год производства монитора. Исчисление года начинается с 1990 года, поэтому, если в этом байте записывается значение 06h, то это соответствует 1996 году и т.д.;
— девятнадцатый байт по адресу 18 (12h) указывает, какая версия системы команд EDID используется для управления и передачи команд и данных;
— следующий байт данных по адресу 19 (13h) определяет номер ревизии системы команд EDID той версии, которая указана в предыдущем байте;
— далее байт с адресом 20 (14h) описывает типы входных сигналов, с которыми работает данный монитор. Формат этого байта представлен в табл. 1.
Биты
Назначение
Бит 7
Описывает тип входных сигналов цвета – аналоговые или цифровые. Если бит установлен в лог.”0”, то входные сигналы аналоговые, а если в лог.”1” – то входные сигналы являются цифровыми. Если входные сигналы являются аналоговыми, то битами 5 и 6 описываются уровни этих сигналов и их постоянная составляющая.
Бит 6
Этими двумя битами описываются уровни входных сигналов R, G, B.
1) Если оба бита установлены в “0”, то сигналы R,G,B имеют амплитуду 0.700 В и постоянное смещение 0.3 В. Полный размах сигналов составляет 1 В.
2) Если бит 5=”1”, а бит 6=”0”, то сигналы R,G,B имеют амплитуду 0.714 В и постоянное смещение 0.286 В. Полный размах сигналов составляет 1 В.
3) Если бит 5=”0”, а бит 6=”1”, то сигналы R,G,B имеют амплитуду 1.000 В и постоянное смещение 0.400 В. Полный размах сигналов составляет 1.4 В.
4) Состояние лог.”1” для двух битов зарезервировано.
Бит 5
Бит 4
Бит 3
Если бит установлен в “1”, то монитор использует раздельную синхронизацию.
Бит 2
Если бит установлен в “1”, то монитор использует композитную синхронизацию по линии строчной синхронизации HS.
Бит 1
Если бит установлен в “1”, то монитор использует композитную синхронизацию по линии зеленого (SOG).
Бит 0
Если бит установлен в “1”, то выброс кадрового импульса синхронизации VS обязателен при использовании композитной синхронизации или SOG.
— байт с адресом 21 (15h) определяет максимальный размер изображения по горизонтали в сантиметрах, например, если в этом байте хранится шестнадцатеричное значение 1Bh, то это соответствует десятичному числу 27, т.е. максимальный размер по горизонтали для этого монитора составляет 27см (270мм);
— байт с адресом 22 (16h) определяет максимальный размер изображения по вертикали в сантиметрах, например, если в этом байте хранится шестнадцатеричное значение 14h, то это соответствует десятичному числу 20, т.е. максимальный размер по вертикали для этого монитора составляет 20см (200мм);
— следующий байт, расположенный по адресу 23 (17h) описывает дисплейную гамму этого монитора. Для того чтобы вычислить значение дисплейной гаммы необходимо значение, записанное в этом байте увеличить на 100, а затем полученное значение разделить на 100. Например, в данной ячейке записано шестнадцатеричное значение B6h, которое после преобразования его в десятичную систему счисления принимает вид 182, теперь для вычисления дисплейной гаммы используем формулу (182+100)/100. В итоге получаем 282/100, т.е. значение дисплейной гаммы равно 2.82;
— байт с адресом 24 (18h) определяет, какие режимы энергосбережения стандарта DPMS поддерживаются данным монитором, а также тип этого монитора. Формат этого байта описывается в табл. 2.
Биты
Назначение
Бит 7
Если бит установлен в “1”, то монитором поддерживается режим Stand-by.
Бит 6
Если бит установлен в “1”, то монитором поддерживается режим Suspend.
Бит 5
Если бит установлен в “1”, то монитором поддерживается режим Suspend.
Бит 4
Биты используются для описания типа монитора.
1) Если оба бита установлены в “0”, то монитор является монохромным или монитором с поддержкой уровней серого.
2) Если бит 4=”0”, а бит 3=”1”, то монитор является цветным типа RGB
3) Если бит 4=”1”, а бит 3=”0”, то монитор является многоцветным не RGB, а, например, типа RGY.
4) Состояние лог.”1” для двух битов зарезервировано и не используется.
Бит 3
Бит 2
Биты не используются – зарезервированы.
Бит 1
Бит 0
— байты с 25 по 34 (19h – 22h) описывают цветовые характеристики люминофоров трех цветов. Этими байтами для каждого цвета определяются координаты цветности (координаты X и Y для Red, Green, Blue и White). Каждому цвету соответствует две координаты: X и Y, причем каждая координата каждого цвета описывается десятью битами.
Младшие биты (0 и 1) координат X и Y для красного и зеленого цветов хранятся в байте 25 (19h), младшие биты координат X и Y для синего и белого цветов хранятся в байте 26 (1Ah). Форматы этих двух байтов приведены в табл. 3. Байт 27 (1Bh) содержит биты 2-9 координаты Х для красного цвета. Байт 28 (1Сh) содержит биты 2-9 координаты Y для красного цвета.
Байт 29 (1Dh) содержит биты 2-9 координаты X для зеленого цвета. Байт 30 (1Eh) содержит биты 2-9 координаты Y для зеленого цвета. Байт 31 (1Fh) содержит биты 2-9 координаты X для синего цвета. Байт 32 (20h) содержит биты 2-9 координаты Y для синего цвета. Байт 33 (21h) содержит биты 2-9 координаты X для белого цвета. Байт 34 (22h) содержит биты 2-9 координаты Y для белого цвета;
Биты
Назначение битов байта 25(19h)
Назначение битов байта 26(1Ah)
Бит 7
Бит 1 координаты Х для красного цвета
Бит 1 координаты Х для синего цвета
Бит 6
Бит 0 координаты Х для красного цвета
Бит 0 координаты Х для синего цвета
Бит 5
Бит 1 координаты Y для красного цвета
Бит 1 координаты Y для синего цвета
Бит 4
Бит 0 координаты Y для красного цвета
Бит 0 координаты Y для синего цвета
Бит 3
Бит 1 координаты Х для зеленого цвета
Бит 1 координаты Х для белого цвета
Бит 2
Бит 0 координаты Х для зеленого цвета
Бит 0 координаты Х для белого цвета
Бит 1
Бит 1 координаты Y для зеленого цвета
Бит 1 координаты Y для белого цвета
Бит 0
Бит 0 координаты Y для зеленого цвета
Бит 0 координаты Y для белого цвета
— байты 35 и 36 (23h и 24h) определяют, какие стандартные режимы поддерживаются монитором. Каждый разряд этих байтов соответствует какому-либо режиму, т.е. этими байтами определяется 16 стандартных режимов работы монитора. Логическая единица в каком–либо разряде этих байтов, говорит о том, что соответствующий режим поддерживается данным монитором. Формат этих двух байтов описывается в табл. 4.
Биты
Назначение битов байта 35(23h)
Назначение битов байта 36(24h)
Бит 7
Бит 6
Бит 5
Бит 4
Бит 3
Бит 2
Бит 1
Бит 0
— байт с адресом 37 (25h) описывает режимы, определенные производителем монитора или дополняет список стандартных режимов, описанных в предыдущих двух байтах. Назначение байта 37 зависит от состояния младшего (0) бита этого же байта. Если этот бит установлен в лог.”0”, то байт дополняет список стандартных режимов, а если установлен в лог. “1”, то описывает режимы, определяемые производителем. Формат этого байта данных представлен в табл. 5.
Биты
Назначение
Бит 7
Бит 6
Бит 5
Бит 4
Бит 3
Бит 2
Бит 1
Бит 0
Бит флага. Если этот бит установлен в лог.”0”, то байт дополняет список стандартных режимов, а если установлен в лог. “1”, то описывает режимы, определяемые производителем.
— группа байтов данных с адресами от 38 до 53 (26h – 35h) используются для идентификации стандартных режимов работы и их временных параметров. В этом блоке проводится идентификация восьми режимов (по 2 байта на каждый режим);
— группа байтов данных с адресами от 54 до 125 (36h – 7Dh) используется для детального описания режимов работы и их временных параметров. В этом блоке описывается четыре режима (по 18 байтов на каждый режим). Для каждого режима определяется разрешающая способность, частоты строчной и кадровой разверток, размеры изображения по горизонтали и вертикали, длительность строки и длительность кадра, длительность импульсов гашения и импульсов обратного хода, длительности бордюров, типы входных сигналов, тип развертки;
— байт с адресом 126 (7Eh) является флагом расширений;
— последний байт с адресом 127 (7Fh) является байтом контрольной суммы, используемым для проверки правильности передачи данных. На рис. 1 изображено распределение основных областей данных информации о параметрах монитора в блоке, состоящем из 128 байтов.
Рис. 1. Структура информации основных областей данных определяющих параметры монитора
Источник: al-tm.ru
DDCcontrol
DDCcontrol — консольная утилита для управления параметрами монитора используя используя интерфейс обмена данными между компьютером и монитором VESA DDC/CI.
VESA Display Data Channel Command Interface (DDC/CI) — стандарт описывающий способ формирования и передачи команд в монитор и прием из него ответов. Набор общедоступных команд стандартизирован и описан в документе VESA Monitor Control Command Set (MCCS).
DDCcontrol будет полезен пользователям имеющим стационарный компьютер или подключающим внешний монитор к ноутбуку. Утилита может помочь скорректировать настройки мониторов не имеющих кнопок управления (имеющих только кнопку питания) и для управления монитором с помощью скриптов.
Для более удобного использования DDCcontrol поставляется с простым и интуитивно понятным GTK графическим интерфейсом (GUI), обеспечивающим простой доступ к большинству возможностей консольной утилиты.
DDCcontrol позволяет изменять яркость, контрастность и гамму, включать и выключать монитор, может программно переключать предустановленные для монитора режимы и многое другое. Заданные настройки можно сохранять в «профилях», как файлы формата XML.
DDCcontrol для работы требует прав администратора ( root ), необходимо учитывать что не все мониторы поддерживают протокол DDC/CI и некоторые модели мониторов отсутствуют в базе данных утилиты (DDC Control Monitor Database).
Лицензия: GNU General Public License version 2.0 (GPLv2)
Источник: zenway.ru
Управляем яркостью монитора с поддержкой DDC/CI протокола в Linux
Небольшая вводная часть, у меня стационарный компьютер, монитор с поддержкой DDC и клавиатура с мультимедиа клавишами включая яркость (Keychron K2). Задача была банальной — клавиши должны регулировать яркость монитора. И задача была успешно выполнена. У меня на текущий момент стоит Manjaro 20.
И решение выглядит так:
- Взять ddcutil , чтобы удобно общаться по DDC
- Добавить ddcci-driver-linux-dkms , для создания найденных мониторов в /sys/class/backlight/ устройства
- И приправить illum который даст нам управлять устройствами в /sys/class/backlight/ с помощью кнопок яркости на клавиатуре. Если нативное не заработало
Установка необходимого
Так у меня Manjaro, а он основан на Arch, так же как Ubuntu основана на Debian. Я буду показывать всё для Arch, но можно установить данные программы и в Ubuntu.
А так как я переехал на Fedora, следом будет отдельно для Fedora и Ubuntu
Что мы будем использовать:
Только Arch-based дистрибутивы
# Вызываем, чтобы узнать какое у нас ядро, понадобится для следующего шага uname -a # Устанавливаем заголовки Linux будут нужны для сборки ddcci-driver, устанавливаем для своей версии ядра из информации из прошлого шага sudo yay -S linux-headers # Устанавливаем ddcutil и ddcci-driver yay -S ddcutil ddcci-driver-linux-dkms
Для Fedora и Ubuntu
Далее для всех одинаковые команды будут
# Добавляем модуль i2c-dev для общения с монитором sudo modprobe i2c-dev # Добавляем группу и сами добавляемся в неё, чтобы мы имели доступ к устройствам sudo groupadd ddc sudo usermod -aG ddc $USER
Создаём файл правил раздачи прав для работы с ddcutil
sudo nano /etc/udev/rules.d/45-ddcutil-i2c.rules
Вариант рабочий, но не выполняет в полной мере задачу. Нет регулировки с кнопок. Но если яркость нативно не появилась — сойдёт.
Добавим устройства, как подсветку в системе
Добавим два дополнительных файла, правила которые запускают сервис для всех найденных устройств и будут подсоединять устройства в систему если driver не смог:
sudo nano /etc/udev/rules.d/99-ddcci.rules
yay -S illum-git
И запускаем и активируем автозапуск сервиса
systemctl enable illum.service systemctl start illum.service

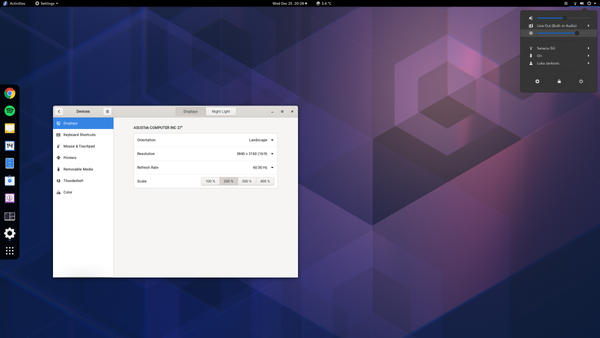

Перезагружаемся и теперь всё должно заработать и яркость будет изменяться с клавиш яркости.
Бонус!
Если у вас MacOS я рекомендую использовать
А если Windows есть схожая, но вот только автор зажал возможность горячих клавиш под платную версию
И есть ещё один для windows
