Почему на камере рябит телевизор

[Ноутбук/Десктоп] Устранение неполадок — Видеоэкран мерцает или становиться черным при видеосвязи в ZOOM. При возникновении этой проблемы сначала проверьте, нормально ли работает функция камеры (например, активируйте видео Skype, камеру Windows). Если это происходит только в Zoom, вы можете сначала попробовать следующее: Шаг 1. Пожалуйста, обновите BIOS до последней актуальной версии с сайта ASUS.
Шаг 2. Пожалуйста, проверьте и убедитесь, что все обновления из Windows Update установлены. Узнать больше можно по ссылке: Как запустить обновления в Windows Update.
Шаг 3. Перейдите на официальный сайт ZOOM для настройки. Больше подробных инструкций можно найти в статьях на сайте ZOOM ( Ссылка: ZOOM черный экран)
Шаг 4. Если решить вопрос не удалось с помощью шагов выше, пожалуйста, свяжитесь с поддержкой ZOOM для дальнейшей помощи.

Эта информация была полезной?

Что мы можем сделать, чтобы улучшить эту статью? Отправить Пропустить
Связаться со службой поддержки
Пожалуйста, свяжитесь со службой поддержки, если информация выше не помогла решить Ваш вопрос.
Получить поддержку

Искажение изображения на экране, поиск неисправности

• Приведенная выше информация может быть частично или полностью процитирована с внешних веб-сайтов или источников. Пожалуйста, обратитесь к информации на основе источника, который мы отметили. Пожалуйста, свяжитесь напрямую или спросите у источников, если есть какие-либо дополнительные вопросы, и обратите внимание, что ASUS не имеет отношения к данному контенту / услуге и не несет ответственности за него.
• Эта информация может не подходить для всех продуктов из той же категории / серии. Некоторые снимки экрана и операции могут отличаться от версий программного обеспечения.
• ASUS предоставляет вышеуказанную информацию только для справки. Если у вас есть какие-либо вопросы о содержании, пожалуйста, свяжитесь напрямую с поставщиком вышеуказанного продукта. Обратите внимание, что ASUS не несет ответственности за контент или услуги, предоставляемые вышеуказанным поставщиком продукта.

Продукты и информация

• Ноутбуки
• Сетевое оборудование
• Материнские платы
• Видеокарты
• Смартфоны
• Мониторы
• Показать все продукты

Item_other —>
• Моноблоки (All-in-One)
• Планшеты
• Business Networking
• Серия ROG
• AIoT и промышленные решения
• Блоки питания
• Проекторы
• VivoWatch
• Настольные ПК
• Компактные ПК
• Внешние накопители и оптические приводы
• Звуковые карты
• Игровое сетевое оборудование
• Одноплатный компьютер
• Корпуса
• Компьютер-брелок
• Наушники и гарнитуры
• Охлаждение
• Chrome-устройства
• Коммерческие

Commercial_list.Item —>
• Моноблоки (All-in-One)
• Информационные панели
• Ноутбуки
• Настольные ПК
• Мониторы
• Серверы и рабочие станции
• Проекторы
• Компактные ПК
• Сетевое оборудование
• Материнские платы
• Игровые станции
• Data Storage

Источник: www.asus.com

Как я избавился от помех по витой паре на камерах видеонаблюдения

Причины возникновения помех в изображении при выполнении установки видео камер наблюдения и способы устранения паразитных помех в видео сигнале.

Часто при установках видеокамер наблюдения встречаются различного свойства дефектов в виде помех изображения рассмотрим распространенные и часто встречаемые причины появления помех в видеосигнале видеокамер наблюдения.

Обратите внимание на заземление — не правильная схема с двойным заземлением камер приводит к появлению помутнения сдвига изображения, а также налаживание изображения с других камер. Проявление такого эффекта помех говорит что камеры заземлены и в схеме появился двойной контур заземления — что категорически не допускается так как это приведет к выходу из строя как видеокамер, так и видеорегистратора.

Способы устранения:
Выявить камеры, которые с двойным контуром заземления — часто это камеры установленные на металлоконструкции. Для устранения сделать развязку диэлектриками и развязать связь металлического корпуса камеры и металлоконструкции используемой для монтажа камеры.

Если оценить визуально возможные места двойного заземления не представляется возможным ни обходимо по очередной выключать из схемы по одной видеокамере при этом отключать цепь питания и видео входа видеорегистратора.

Таким образом возможно установить каналы видеосигнала с присутствием двух контуров заземления. После устранения двойного контура заземления собрать и проверить схему заново убедившись в отсутствии помех.

Обратите внимание, что часто возникает Помехи вызванные разницей потенциалов, связанные с контурами заземления монитора и камер. Необходимо применять качественное заземление.

2. Также часто встречается брак или не точное выполнение правильного соединения сигнального кабеля с коннекторами

Способы устранения:
Проверить надежность, и верность соединения — обратить внимание, что возможно касание между собой жил сигнального кабеля после полной сборки — установки коннектора между корпусом разъёма и жилами кабеля или отдельно торчащим волоском провода.

Внимательно осмотреть выявить жилы, которые распустились с оплетки устранить, надеть диэлектрик, поставляется в комплекте с коннектором в виде ПВХ трубки либо изолировать изолирующими матерьялами.

Если применены разъемы открытого вида с площадкой под винт обратить внимание — после накручивания разъема на коннектор видео входа видеорегистратора не должно произойти соединения близко расположенных жил кабеля — убедиться в отсутствии торчащих вне клемах жил кабеля. Нередко встречается и брак самого разъема в этом случае заменить на новый.

3. Поврежденный сигнальный и питающий кабель .
Часто применяя старые кабеля видео сигнала, производя только замену на новые камеры наблюдаться помехи в видео сигнале — это вызвано повреждением линии кабеля

Способы устранения:
Прокладка новых линий передачи видеосигнала надлежащего качества. Возможно проблему удастся решить подавая питание отдельные линии с искажениями с индивидуального блока питания.

4. Нередко в месте прокладок линий видео кабеля можно встретиться с сильными источниками электромагнитного поля. Приборы вызывающие сильные импульсы такие как электродвигатели, трансформаторы, сильные блоки питания, генераторы тока производственных и бытовых устройств, радио передатчики. Из бытовых приборов микроволновые печи, а также импульсы ламп дневного света.

Способы устранения:
Применять кабеля повещённым классом защиты экрана рассчитанные на работу в местах с сильным электромагнитным полем. Обходить источники электромагнитных полей не прокладывая в непосредственной близости линии передачи сигнального видео кабеля.

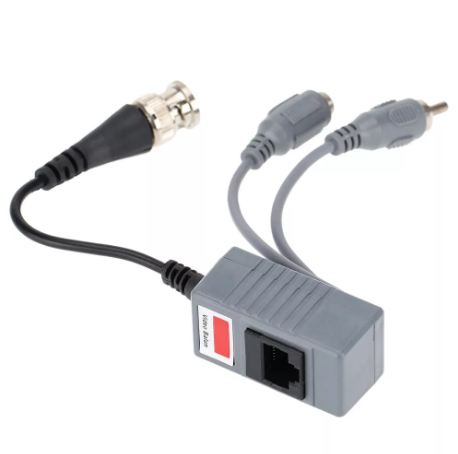

Для применения на больших площадях производственных объектах кабель UTP c применением симметричного сигнала приёма передатчиками также обеспечит меньшее появление паразитного сигнала в кабелях линии видео передачи

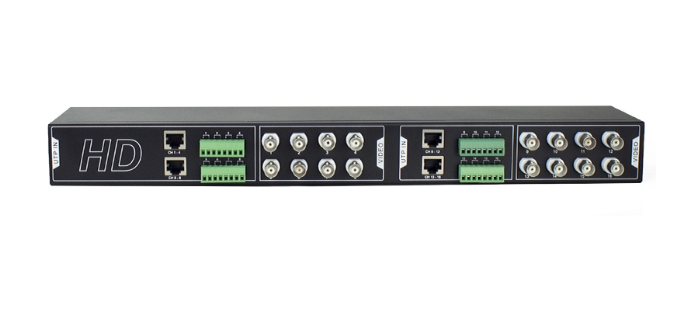

• пассивный 16-канальный видео трансивер видеонаблюдения

5. В ночное время видеокамеры начинают работать с помехами горизонтальные полосы на изображении.
Причина не хватка питания видео камер при включении ИК прожектора так как возрастает нагрузка потребления камер суммарно в ночное время работы при включении ИК прожекторов которые являться основными потребителями.

Способы устранения:

При помехах в виде горизонтальных строк повторяющеюся по всей высоте экрана указывает на неисправности линии питания камер, а также возможно не верной работы блока питания или сильно слабого напряжения доходящего к камере при длинных дистанциях на удавленных камерах.
Установить блок питания для необходимой силы тока для работы видеокамер из расчета — силы тока употребления камер при включении ИК прожектора суммарно.

Применять специализированные блоки питания для CCTV камер с регулировкой напряжения на выходе блока питания если линии кабеля сильно длинные. Заменить кабель с большим сечением жил питающего кабеля или по возможности подать напряжение с более ближнего расстояния от камер.

Применить схему питания с дополнительными преобразователями AC/DC или DC/DC таким образом, можно добиться необходимого напряжения и силы тока на входе видеокамер с большими дистанциями линий передачи.

6. Это должны знать все кто занимается установкой камер наблюдения

Внимание!
Не применять блоки питания рассчитанные для питания камер CCTV c регулируемым напряжением для питания DVR. Такие блоки рассчитанных для работы с камерами наблюдения. При питании от такого блока видеорегистратора высока возможность выхода HDD из строя!

Помните шина питания +12V (красный провод) подаваемая на вход цепи питания видеорегистратора напрямую поступит в цепь питания HDD, без коррекции напряжения, не посредственно самим видеорегистратором, который задает только второе напряжения для HDD +5V (Желтый провод).

Подымая напряжение c блока питания для CCTV камер в случаях удаленных линий, вы тем самым поднимаете напряжение в цепь питания +12V (красный провод) HDD диска в котором подается завышенное напряжение с блока питания предназначенного для удаленных камер. Помните HDD рассчитан на входное максимальное напряжение+13.2V. Напряжение выше +13.2 V не допустимо и приводит к выходу из строя HDD.

6. Переусиление видео сигнала.
Большие значения дБ уровня усиления сигнала установленное в видеокамере при ручном регулировании вызывает избыточное усиления сигнала который будет виден как шум фона на изображении

Способы устранения:

Переключите камеру в режим AEG. Авто или снизить уровень усиления сигнала до момента исчезновения шума вызванным пере усилением видео тракта камеры.

Не когда ни прокалывайте линии сигнального и кабеля видеонаблюдения в непосредственной близости с силовыми линиями.

При сложностях с заменами кабеля и изменения прокладки линии — применяйте специальные гальванические развязки, применение специальных устройств для борьбы с паразитными помехами нужно применять в случаях если не удалось устранить помехи другими способами. Устройства для борьбы с паразитными шумами в цепях видео сигнала и в цепях питания — видео трансформаторы, оптоэлектронная развязка позволят избежать ситуаций возникновения паразитных шумов в цепи питания и видео сигнального кабеля.

Правильно спроектированная схема прокладки кабеля, применение необходимого стандарта кабеля и правильные режимы работы цепей питания камер наблюдения помогут изначально избежать трудности которые возникнут если пренебрегать правилами построения схемы линий передачи видеосигнала и питания камер наблюдения .

Источник: www.ahdcvicamera.ru

Помехи на камере заднего вида: что можно сделать самому?

Помехи на камере заднего вида автомобиля могут возникнуть по самым разным причинам. Иногда изображение, и вовсе, мерцает и отключается. Между тем, эта маленькая, но безумно удобная опция, здорово облегчает жизнь современному водителю. Особенно, не самому опытному в вопросах тесной парковки. К слову, иногда и гуру теряются, когда нужно «воткнуться» в пространство, где зеркала не дают достаточного обзора.

Устройства бывают самыми разными – штатными, от производителя, или сторонними, например, с Алиэкспресс. Способы и места установки на авто варьируются, благо, рынок сегодня чрезвычайно обширен. К сожалению, срок службы стандартной по качеству камеры заднего вида редко превышает 3 года. Вспомните, где она располагается – в месте, где чрезвычайно уязвима к воздействиям различных внешних факторов (дождь, влага, пыль) и механическим повреждениям (удары).

Проблему с герметичностью как-то можно решить, избежать ударов и аварий – тоже. А вот про неправильное подключение и питание, из-за которых, к слову, чаще всего на камере заднего вида и возникают полосы и помехи, многие забывают. Поэтому неудивительно, что водители время от времени сталкиваются с теми или иными проблемами. То изображение показывает вверх ногами, то картинка рябит, а то и вовсе мутное пятно на экране.

Почему возникают помехи при заведенном двигателе?

Один из самых распространенных вариантов проявления проблемы – камера заднего вида рябит при заведенном двигателе. В то время, как при заглушенном – изображение стабильно. Большая ошибка думать, что помехи возникают из-за скачков напряжения в бортовой сети и, как следствие, настраивать питание через дополнительные стабилизаторы.

Рябь камеры заднего вида с ними никак не связана. Дело в том, что большинство устройств штатно оборудованы стабилизатором, который преобразует 12В бортовой сети в необходимые гаджету 3,3В. Он выглядит, как небольшое утолщение (капсула) на проводе, или размещен на плате модуля.

Главная же причина помех при включении камеры заднего вида на заведенном двигателе – бортовая самодиагностика тачки, а именно, контроль исправности ламп. Как это происходит?

1. На лампы с определенной периодичностью подается питание импульсами с очень высокой частотой.
2. В моменты отсутствия напряжения происходит оценка исправности лампочки;
3. Вот именно от такой «болтанки» камера заднего вида и моргает, появляются помехи;

Что делать и как убрать такое мерцание? Гаджет можно подключить к фарам заднего хода не напрямую, а через диод. А между проводом питания камеры и массой внедрить конденсатор. Если этого недостаточно, питание прибора можно настроить отдельно — от аккумулятора или прикуривателя, через высокоомное реле, обмотку которого подключают к лампам заднего хода через тот же конденсатор и диод.

Есть и более сложные схемы подключения, разобраться в которых без обладания хотя бы минимальным запасом знаний в области авто-электроники трудно. Рекомендуем обратиться к мастерам своего дела, которые в два счета разберутся, почему у вас мерцает камера заднего вида и осуществят корректное подключение (равно, как и питание).

Другие причины и пути решения

Если вы не знаете, что делать, если камера заднего вида рябит, мелькает или мерцает, при этом, уверены, что подключение выполнено правильно (еще вчера картинка была стабильной), стоит искать другие причины.

• Подумайте, не подвергалось ли устройство механическим воздействиям, не было ли аварий с ударами в область размещения гаджета. Если да, не изобретайте велосипед – причина на поверхности. Скорее всего камера повредилась в результате удара, и, увы, придется обращаться за ремонтом.

• Сколько лет вашему прибору? Если он верно служит уже 3-4 года, есть вероятность, что внутри гниют или начали окислятся провода или материнская плата с микросхемами. Если сможете разобрать и зачистить – дерзайте, но лучше, опять же, поехать к мастерам;
• Почему еще иногда рябит камера заднего вида на автомобиле, давайте подумаем! Высока вероятность, что причина заключается в беспроводных помехах, например, от включенных Bluetooth или Wi-Fi на телефоне или автомагнитоле машины. Эти волны можно «поймать» и от проезжающих мимо тачек, других посторонних источников. Такие помехи на камере заднего вида проявляются периодически, как правило, кратковременно, и не зависят от работы двигателя;

• Еще одной популярной причиной появления помех на экране камеры заднего вида – нарушение ее герметичности. Внутрь из-за дождей, тумана, снегопадов, агрессивной мойки и прочих факторов могла попасть влага. В результате, там стал образовываться конденсат. Качество видео снижается, возникает мерцание или рябь. В этой ситуации, можно попробовать разобрать прибор, протереть его изнутри и, обработав силиконовым герметиком, вернуть на место. Но, все это сложно и не всегда экономически оправданно. Проще заказать новый;
• Проблема с сигналом может вообще никак не быть связанной с рассматриваемым прибором. Возможно у вас просто некачественный монитор, который выдает зернистую картинку. Именно ее вы и принимаете за помехи. Плохую технику остается только заменить;
• Что еще советуют делать, когда мерцает экран камеры заднего вида? Протрите сам глазок, очистите его мягкой салфеткой для очков от загрязнений. Убедитесь, что на стекле нет царапин. Возможно, из-за них возникают блики, которые на экране проявляются, как помехи. Попробуйте отполировать стекло с помощью шуруповерта с мягкой войлочной насадкой.

Итак, мы разобрали, почему возникают помехи при включении камеры заднего вида на заведенном двигателе авто, а также, почему еще картинка рябит и мерцает. Чтобы определить свою ситуацию, методично исключите все приведенные варианты, выход обязательно будет обнаружен.

В крайнем случае, причину, почему камера заднего вида показывает с помехами, поможет определить профессиональный автоэлектрик. Пусть этот вариант станет вашим крайним решением! Удачи в поисках!
