Припарковаться без проблем в довольно стеснённых условиях поможет камера заднего вида. В принципе, ничего сложного в установке вспомогательного гаджета нет. Всё вполне можно сделать своими руками. Подключить камеру можно к разным устройствам. Сегодня рассмотрим монтаж и подключение к дисплею.
Монтаж камеры заднего вида
Приобретя комплект оборудования, следует разобраться, куда вы собираетесь установить камеру заднего вида.
Здесь возможны такие варианты:
- в плафон, освещающий номерной знак;
- в ручку багажника;
- в рамку номерного знака;
- в бампер.
К дверце багажника удобнее всего монтировать прямоугольную камеру. Если решите работать с бампером, то лучше всего выбирать овальную форму.
Далее придётся проложить провода к монитору. Удобно для этого воспользоваться отверстиями для вентиляции в багажном отделении.
Обзор камеры заднего вида в домашних условиях
Сложность заключается в том, что объектив камеры в непогоду может забрасываться грязью или же в мороз покрываться наледью. Так что удобно воспользоваться омывателем заднего стекла багажника.
Для этого придётся прикупить тройник, вживив его перед форсункой заднего стекла. Любая компактная форсунка подойдёт для роли распылителя. От применения веерной форсунки следует отказаться из-за небольших размеров окошка камеры.
От дополнительной функции подсветки видеокамеры тоже желательно отказаться, даже если она вмонтирована в корпус. Ночью освещение может попросту засвечивать объектив, ухудшая изображение. Засвет возможен при установке девайса в непосредственной близости от подсветки номера авто.
Единственный выход при ухудшении видимости желательно установить вместо лампы накаливания светодиодную. Если и это не сработает, то без установки защитного экрана не обойтись.

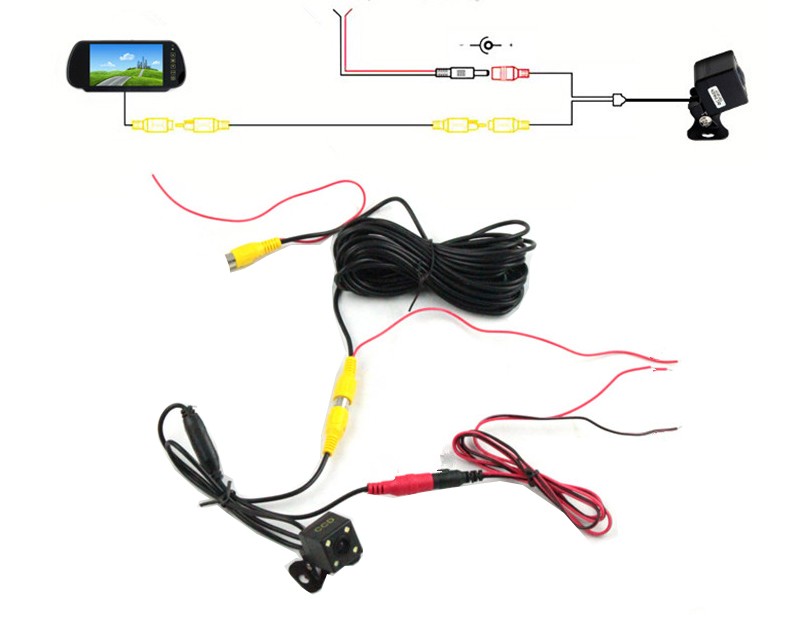

Схема подключения камеры к монитору
Следующий шаг после установки камеры заднего вида — прокладывание проводов к экрану. Позаботьтесь о качественной изоляции проводов и закреплении их от перетирания изолентой на тканевой основе. Чтобы провода не расшатывались, прикрепите их стяжками к штатным жгутам уже существующей проводки. По салону протяните вдоль порогов или же спрячьте за обшивку потолка.
Остался самый важный момент — подключение, которое следует произвести с особой осторожностью.
Следует разобраться со всеми используемыми проводами:
- для питания камеры (двужильный);
- для соединения с видеосвязью (двужильный);
- для показа видео на мониторе (RCA-разъёмы, так называемые «тюльпаны»); • возбуждения (используется не всегда для корректной работы устройства).
- питание камеры идёт от фонаря заднего вида;
- разъёмы «тюльпана» соединяются с соответствующими выходами видеосвязи на экране;
- кабель возбуждения соединяется с выходом Reverse.
Есть возможность подключить камеру заднего вида к монитору беспроводным путём. В этом случае понадобится дополнительный модуль. Его питание идёт от лампы заднего хода. И уже потом от модуля переходит к камере.
Ещё один модуль следует подключить к питанию монитора. Минус подобного подключения — часто появляющиеся помехи во время передачи изображения.
Вот и всё! Проделав эти несложные манипуляции, подключение можно считать завершённым. Теперь сложностей с парковкой задним ходом у вас не возникнет.
Источник: www.autosaratov.ru
Способы подключение камеры заднего вида к монитору
В этой статье будет подробно расписано и нарисованы схемы, а также фото подключения камера заднего вида посредством проводов и беспроводных модулей, узнаете, что такое возбуждающий провод, развеем несколько заблуждений и после прочитанной статьи Ваши познания в данном вопросе будут на хорошем уровне.
Парковочные линии имеют все камеры заднего вида, также камеры выводят отзеркаленное отображение на монитор, что бы вы Ваш «мозг» видел привычное изображение, как в зеркале к которому он привык. Парковочные линии не показывают расстояние (достаточно изменить угол наклона камеры и расстояние между линиями будет уже другим), они сделаны для того, чтобы со временем Вы сами благодаря линиям адаптировались к границам машины и расстоянием до препятствий. Камеры заднего вида в качестве фронтальных камер не подходят.
Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!
Камеры заданного вида комплектуются шнуром 5-6 метров, в случае необходимости его можно удлинить (провода не экранированы, имеют 2 жилы в простых шнурах и 3 жилы с проводом возбуждения), а также проводом питания метровой длины (две жилы, можно удлинить) для подключения к фонарю заднего хода.
Провод возбуждения (активации) -это провод, который активирует мониторы в режим заднего вида «плюсовым» током. Провод возбуждения чаще необходим для штатных магнитол и 7”-дюймовых мониторов (данный момент нужно уточнять в технических характеристиках монитора). Провод возбуждения, как правило, не требуется для мониторов 3,5” — 4,3”-дюйма и на некоторых штатных магнитолах включение заднего вида происходит по видеосигналу. Не пытайтесь «схитрить», запитывая мониторы заднего хода от провода возбуждения, так как в дальнейшем монитору потребуется больше времени на включение (нормальное включение за 0,5 секунды, через провод возбуждения потребуется порядка 3-х секунд).
Монтаж камеры заднего вида
Плохая идея устанавливать камеры заднего вида за стеклом салона авто из расчета, что так камера будет в чистоте, так как она будет сама себя бликовать, не позволит увидеть нижние границы машины, из-за большого угла обзора будет выводить изображение ненужных деталей машины. Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.
Некоторым владельцам авто можно решить вопрос чистоты камеры просто выведя дополнительную форсунку на камеру заднего вида от омывателя заднего стекла . Тут же развеем миф, что Ваша камера представляет интерес для вандалов, наркоманов . не оборвав провода ее не демонтировать, следовательно, она ничего не будет стоить в испорченном виде, а второй момент, на практике это единичные случаи, да и кто ее купит, даже если она будет целой. Задайтесь простым вопросом: вы снимаете двери, антенки, боковые зеркала, противотуманные фары, шильдики-ведь они тоже представляют интерес для вандалов. Камеры заднего вида не подходят в качестве камеры для регистратора, оставьте эту мечту в покое и не теряйте на это Ваше время. Хорошим местом для установки камеры на авто можно выбрать место рядом с подсветкой номера, хотя разнообразие видов камер заднего вида позволит выбрать и другие места для монтажа камеры заднего вида: в спойлер, в рамке номера, в бампер, в личинку замка, штатную камеру в фонарь подсветки номера. Только при выборе камеры не забывайте, что некоторые камеры заднего обзора имеют определенное положение для монтажа, что бы не получилось перевернутым.
Способы монтажа камеры заднего вида:
- в гнездо подсветки номера или в ручку багажника или место для камеры-ущерба машине не наносится;
- камера в рамке номера-дырку для шнура не видна, так как она за рамкой;
- врезная камера-по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
- на штыре-минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
- накладные-имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа:
- на кронштейне удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.
Мониторы можно установить, как на торпеду и под потолок с помощи скотча на крепление, а также можно приобрести монитор в зеркале заднего вида, который устанавливается на штатное зеркало при помощи самозажимных лапок (получается надежно). Некоторые модели зеркал имеют настройку яркости и контрастности. 7-ми дюймовые мониторы и магнитолы способны переворачивать и зеркалить изображение. Есть модели которые устанавливаются под потолок или козырек.
Разъемы для подключения
Мониторы и зеркала заднего вида имеют три штекера. Один конец отвечает за подачу питания 12В. Два других отвечают за подачу видеосигнала. При подключении одной камеры не имеет значение к желтому или белому колокольчику подключаться. Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида (может и наоборот), при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида.
Способы подключения
Подключение с помощи беспроводных модулей . Есть два вида беспроводных модулей: для RCA -колокольчик-тюльпан и 2,5мм mini — jack на 4 пина для подключения навигаторов с входом. Не надо их называть вайфаевскими или блютузными, никакого отношения к ним они не имеют, хотя и работают на той же частое 2,4ГГЦ.
При подключении с помощью RCA один модуль подключается к фонарю заднего хода, а к нему уже сама камера; второй модуль подключается к питанию и монитору . Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Второй тип модулей 2,5 mini — jack для подключения навигаторов. Тут тоже самое, только модуль для навигатора устанавливается перед навигатором, а в него уже втыкается зарядка от навигатора. Часто модули даже разные по виду (производителю), взаимозаменяемые. Так же беспроводные камеры не подходят к камерам заднего вида, которые устанавливаются посредством штыря, так как в данном случае у камеры другой разъем для подключения шнура.
Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.
Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер. Важный момент, при подключении простых мониторов провод возбуждения не требуется, для магнитол и мониторов 7”-дюймов он, как правило необходим, (уточняйте в характеристиках магнитолы). Если шнур не имеет провода возбуждения, то протяните параллельно ему одну жилу, которая будет подключена к фонарю заднего вида одним концом «плюсом», а вторым концом будет подключен к проводу « revers » на магнитоле.
Подключение камера заднего вида к монитору проводным способом
Принудительное подключение камер заднего вида можно производить с помощью подачи питания по проводу возбуждения или пуская параллельно провод, который будет иметь собственное питание, при этом у Вас не должно иметься схемы включения камеры от фонарей заднего хода. Данный способ подключения полезен для водителей автобусов и грузовиков, которые не имеют зеркало заднего вида. Тут камера заднего вида выступает в качестве зеркала заднего вида.
Подключение фронтальной камеры . Камера подключается к постоянному питанию авто (разводке магнитолы или фонарю подсветки салона). Подключение питания камеры находится в другом конце от камеры, можно предварительно установить выключатель. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. У фронтальных камер часто не имеется парковочных линий, так как их применяют для обгона. Про наличие парковочных линий у фронтальных камер уточняйте сразу при покупке. Так же есть задние камеры которые работают точно по такому принципу .
Еще несколько типов камер. Камеры, способные работать в качестве камеры заднего вида или фронтальной камеры, имеют петлю, после перерезания которой можно отключить парковочные линии и зеркальность. Так же есть камеры, которые при нажатии кнопки отключают зеркальность.
Подключение штатных камер мало чем отличается от подключения камер заднего вида. Разница лишь в том, что у штатных камер идет дополнительные контакты для подсветки номера, которые подключаются к проводам подсветки номера, светодиодная подсветка встречается белого и желтого цвета, ее может и не быть совсем, если камера устанавливается в ручке багажника или на штатное место, встречается вариант, где подсветка сохраняется, а в нее вставляется родной патрон подсветки с лампочкой от авто.
Подключение зеркал и мониторов происходит к 12В на постоянной основе от питания машины, при этом они не подают признаков работы и включаются автоматически при заднем ходе, когда на них приходит команда по шнуру от камеры заднего вида. Не путайте плюс и минус.
Надеюсь статья про камеры заднего вида оказалась для Вас полезной.
Источник: legkoe-delo.ru
Схему Подключения Заднего Задней Камеры К Монитору
Чувствительность съемки.
Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.
Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)
Несмотря на свою действенность, он недостаточно информативен.
Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.
Для этих водителей выход может заключаться в подключении 2 камер заднего вида.
Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.
И также она выключается в момент отключения задней передачи.
Монитор 5 дюймов для камеры заднего вида 800х480
Критерии выбора
Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.
Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.
Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.
Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.
Однако не всем подходит подобный метод.
Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
Способ передачи сигнала.
Подключение камер заднего вида к планшету
Система контроля неисправности лампа
Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.
Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?
Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.
Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.
Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.
One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”
Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.
Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.
Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида может и наоборот , при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Неплохо, если камера будет иметь инфракрасную подсветку. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка. Как выбрать камеру Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся.
Подключение камеры заднего вида
Варианты установки
Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.
Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.
При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.
Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.
Как подключить камеру заднего вида к зеркалу с монитором
Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.
Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.
Процесс установки
Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.
Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.
КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА своими руками?
