Монитор как разобрать viewsonic

Возьмитесь за края компьютера и осторожно положите его так, чтобы экран был на поверхности, а крышка была обращена вверх. Снимите два резиновых блока 1, которые защищают винты 2. Осторожно ослабьте два винта 2, которыми крепится подставка монитора. Потом, поднимите монитор, встаньте удалить его с компьютера.

Как снять подставку с монитора Pixio?

Чтобы снять подставку для vesa, шейка подставки необходимо снять, сняв переднюю рамку лицевой панели и открутив следующую изнутри. Свяжитесь с Pixio напрямую, чтобы получить инструкции по снятию шейки подставки, если вы уже являетесь клиентом.

Почему на моем мониторе ViewSonic нет сигнала?

Почему на моем мониторе отображается «Нет сигнала» Печать

«Нет сигнала» означает, что дисплей (монитор, проектор и т. д.) не обнаруживает сигнал на выбранном источнике входного сигнала. . Чтобы изменить видеовход на дисплее, войдите в экранное меню и измените источник входного сигнала в соответствии с портом, к которому физически подключен источник видеосигнала (ПК).

Ремонт монитора ViewSonic VA1903wb

Можно ли отремонтировать монитор?

1. Ремонт или замена экрана самостоятельно. Ремонт вашего ноутбука или монитора может показаться пугающим, но правда в том, что это может быть довольно просто, если у вас есть инструменты и время. . Ремонт треснувшего экрана компьютера или ноутбука часто можно сделать в дом, но дефектный выпуск может потребовать дополнительных знаний.

Как долго прослужат мониторы ViewSonic?

Компьютерные мониторы обычно служат от 30 000 до 60 000 часов. Это эквивалент От 10 до 20 лет.

Как снять подставку с Lenovo Ideacentre?

1. Шаг 1 Подставка. Выключите компьютер, отсоедините все кабели и дайте ему остыть. Положите компьютер на экран. .
2. Выверните винт подставки монитора в нижней части подставки и полностью снимите подставку. Добавить комментарий. Добавить комментарий.

Источник: ch-pik.ru

ViewSonic VG2427WM — 24″ LCD Monitor Service Manual

User Manual for ViewSonic VG2427WM — 24″ LCD Monitor Monitor (67 pages)

File Specifications:

• Manufacturer: ViewSonic
• Category of Device: Monitor
• Document: VG2427WM — 24″ LCD Monitor Service Manual, File Type: PDF
• Updated: 14-08-2023
• Count of Pages: 67

Read ViewSonic VG2427WM — 24″ LCD Monitor Manual Online

Accompanying Data:

ViewSonic VG2427WM — 24″ LCD Monitor Monitor PDF Service Manual (Updated: Monday 14th of August 2023 01:53:57 PM)

Rating: 4.4 (rated by 25 users)

Compatible devices: VS17286, VA720 — 17″ LCD Monitor, VP2468a, VG921m, VA2419-smh, VA2261H-9, VE500 — 15″ LCD Monitor, VS16422.

Service Manual (Text Version):

(Ocr-Read Summary of Contents of some pages of the ViewSonic VG2427WM — 24″ LCD Monitor Document (Main Content), UPD: 14 August 2023)

• 44, 44 9. PCB Layout Diagrams 9.1 Main Board …
• 21, 21 Block Diagram Pin Name Function 1 CT This pin is to program the frequency of the low frequency timer. By connecting a capacitor to ground to set the OLP delay time. And this pin can be used for latch mode protection. By pulling this pin lower than 0.8 V, the controller will be entered latch mode until the AC power-on recycling. 2 COMP Voltage feedback pin (same as the COMP pin in UC384X), By connecting a photo-coupler to close the c…
• 59, 59 CN801 033G8021 2E F WAFER IC903 056G 139 3A IC PC123Y22FZ0F IC601 056G 616 34 IC APA2069JITUL 2.6W*2 PDIP-16 NR901 061G 58809MEN RST NTCR 8OHM £«£20£¥ 4A XIANZHENG C904 063G107K224 UM X2 CAP 0.22UF K 275VAC C819 065G 3J5606ET CAP CER 56PF J 3KV C820 065G 3J5606ET CAP CER 56PF J 3KV C821 065G 3J5606ET CAP CER 56PF J 3KV C822 065G 3J5606ET CAP CER 56PF J 3KV C817 …
• 60, 60 0M1G 930 8120 SCREW HS1 Q90G6263 6 HEAT SINK 705GQ893039 D908 ASS’Y D908 093G 60278 DIODE SP1060 ITO-220 SECOS 0M1G 930 8120 SCREW HS2 Q90G6263 6 HEAT SINK 705GQ893040 D906 ASS’Y D906 093G 52 66 DIODE FMX-12SL 10A/200V TO-220 0M1G 930 8120 SCREW HS3 Q90G6264 5 HEAT SINK 709G2824 QM001 CONSUMPTIVE ASS’Y 055G 2 ALCOHOL 055G 2352…
• 28, ViewSonic VG2427WM — 24″ LCD Monitor 28 When auto detect is finished,click “Load Hex”,then chosse the firmware that you want to update Click “Auto”,then the update will begin.Wait for a moment until the bar is 100%,the program windows will show “Programing Success”.This means the update is successful. …
• 18, 18 U701 AP1117D33L and U704 AP1117E18LA: DC power convert, convert to 3.3v and 1.8v. AP1117 is a low dropout positive adjustable or fixed-mode regulator with 1A output current capability. The product is specifically designed to provide well-regulated supply for low voltage IC applications such as high-speed bus termination and low current 3.3V logic supply. AP1117 is also well suited for other applications such as VGA cards. AP1117 is guaranteed to have lower than 1.4V …
• 20, 20 4.2 Power Board IC901 LD7576 The LD7576X series bring high performance, combines with highly integrated functions, protections and EMI-improve solution. It’s an ideal solution for those cost-sensitive system, reducing component count and overall system cost. The LD7576X series features near-lossless high voltage startup circuit, green-mode power-saving operation, leading-edge blanking of the current sensing and internal sl…
• 37, 37 C703 NC/0.1U F 16V OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 1 . B 46Tuesday , March 17, 2009 < 称爹 >4. POWER G3226-1-X-X-6-090317 VSC VG2427 C711 NC/0.1U F 16V TO252 ADJ 1 Vout 2 Vin 3 U702 NC /AIC1117A-18PE + C704 100UF 25V SOT223 C705 NC/0.1U F 16V VI 3 VO 2 GN…
• 54, 54 A34G0936 KR 3B0100 REAR COVER 23.6″ A85G0133101 SHIELD-AC AM1G1740 12225 CR3 SCREW 040G 45762412B CBPC LABEL CN701 033G3802 9B Y W WAFER CN404 033G8019 6C CONN.6P 1.0 DIP CN302 033G8027 30 WAFER 30P 2.0MM DIP DUAL ROW CN101 088G 35315F XH D-SUB 15PIN VERTICAL CONN WITH SCREW CN102 088G 35424F XH DVI 24PIN CONN F ATTACHED SCREW X401 093G 2251B J NXS12.000AC30F-BT-2 C707 067G 2151014PB EC 100UF M 25V 6.3*11MM C704 067G 215…
• 1, ViewSonic VG2427WM — 24″ LCD Monitor ViewSonic VG2427wm Model No. VSXXXXX 23.6” Color TFT LCD Display (VG2427wm_SM Rev. 1a Mar. 2009) ViewSonic 381 Brea Canyon Road, Walnut, California 91789 USA — (800) 888-8583 Service Manual …
• 25, ViewSonic VG2427WM — 24″ LCD Monitor 25 e. Adjust sRGB (sRGB) color-temperature 1. Switch the Chroma-C7120 to RGB-mode (with press “MODE” button) 2. Switch the MEM.channel to Channel 4 (with up or down arrow on Chroma-C7120) 3.The LCD-indicator on Minolta-CA210 will show x = 313 ±12, y = 329 ±12, Y = 80 ±15 cd/m 2 10. press “1” key to save adjust value and exit . Turn the POWER-button off to on to quit from factory mode, and reset the monitor. Max Brightness measurement: …
• 43, 43 8.3 USB Board C710 0.1uF/16V GND_U DM3 GND_U DP3 C711 0.1uF/16V DM4 C712 0.1uF/16V DP4 C706 10nF16V GND_U C707 0.1uF/16V GND_U DM4 DP3 R732 NC /0R 05 1/16W 1 2 ZD707 NC/ EGA10603V05A1-B GND_U /OCS4 1 2 ZD709 NC/ EGA10603V05A1-B GND_U R729 NC/15K 1/16W 5% DM3 1 4 2 3 L705 NC R734 NC/10K 1/16W 5% 1 2 ZD710 NC/ EGA10603V05A1-B 1 2 FB704NC/120 OHM 1 2 ZD708 NC/ EGA10603V05A1-B 12 t F704 NC/PTCR R730 NC /0R 05 1/16W R731 NC /0R 05…
• 55, 55 R105 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R109 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R111 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R113 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R119 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R404 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R409 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R417 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R706 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R454 061G0402101 RST CHIPR 1…
• 66, ViewSonic VG2427WM — 24″ LCD Monitor 66 E08904 089G 17356X553 AUDIO CABLE Q41G2401709 3A VA2413WM SERVICE INSERT Q41G2401709 7A VG2427WM QSG FOR LI Q45G2007M0102A PE BAG FOR MANUAL Q70G2401709 3A VG2427WM CD MANUAL 040G 581 26704 SHIPPING LABEL 040G 58162435A P/N LABEL FOR MANUAL PE BAG Q40G 24N709 2A RATING LABEL Q40G 581709 1B CARTON LABEL Q40G0001709 2A SN LANEL 12. Different Parts List Diversit…
• 5, 5 1.4 Handing and Placing Methods Correct Methods: Incorrect Methods: Only touch the metal frame of the LCD panel or the front cover of the monitor. Do not touch the surface of the polarizer. Surface of the LCD panel is pressed by fingers and that may cause “Mura.” Take out the monitor Taking out the monitor by grasping the LCD panel. That may cause “Mura.” …
• 19, 19 Pin Descriptions Name I/O Pin # Function Adj (GND) I 1 A resistor divider from this pin to the Vout pin and ground sets the output voltage. (Ground only for Fixed-Mode) Vout O 2 The output of the regulator. A minimum of 10uF capacitor (0.15 ESR 20) must be connected from this pin to ground to insure stability. Vin I 3 The input pin of regulator. Typically a large storage capacitor (0.15 ESR …
• 61, 61 R840 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R841 061G0603105 RST CHIPR 1M OHM +-5% 1/10W R930 061G0603243 1F RST CHIPR 2.43K OHM +-1% 1/10W R927 061G0603360 1F RST CHIPR 3.6K OHM +-1% 1/10W R808 061G0603390 0F RST CHIPR 390 OHM +-1% 1/10W R845 061G0603512 RST CHIPR 5.1 KOHM +-5% 1/10W R844 061G0603512 RST CHIPR 5.1 KOHM +-5% 1/10W R843 061G0603512 RST CHIPR 5.1 KOHM +-5%…

Источник: guidessimo.com

Ремонт монитора ViewSonic VA703b

Имеется в наличии монитор ViewSonic VA703b, который в результате описанного ранее происшествия лишился main-платы (была пожертвована на донорство). Найти такую же плату оказалось довольно накладно, но в наличии имелась плата от аналогичного монитора, но другой модификации. В результате несложных размышлений было принято решение совместить несовместимое.

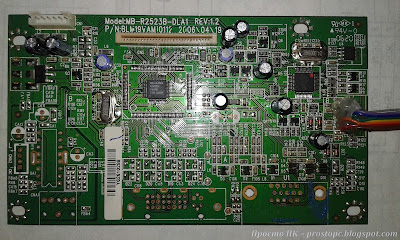

Итак, что мы имеем (слева – то, что было (ILIF-059), справа – то, что нужно поставить(MB-R2523B-DLA1)):

Как видно, кроме более чем в два раза большего размера платы, у нас ещё полное несоответствие разъёмов подключения питания, платы управления и матрицы. То-есть, вообще ничего. Хорошо, что вместе с платой был шлейф подключения матрицы, так что эта проблема решилась сама собой.

Первым делом выпаиваем разъём подключения платы управления (JP1) и впаиваем вместо него кусок шлейфа. Рекомендую сразу взять немного подлиннее (15-20 см), чтобы потом не пришлось повторно перепаивать (как некоторым). Распиновка следующая:

1. Светодиод оранжевый (анод)
2. Светодиод зелёный (анод)
3. Кнопка Power
4. Земля
5. Кнопка Menu (1)
6. Кнопка Exit (2)
7. Кнопка Down
8. Кнопка Up
9. Кнопка Mute (в нашем случае не использовалась)
10. Земля (тоже второй провод не распаивал)

Аналогичную процедуру проводим с платой управления. Тут решил разъём не выпаивать, а просто подпаяться с другой стороны. Тут проследить распиновку довольно просто по дорожкам. Для удобства подписал назначение кнопок маркером.

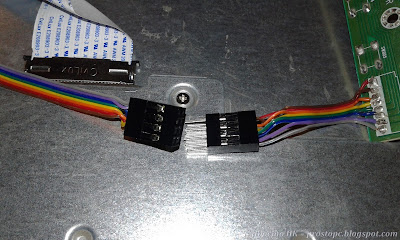

Между этими платами рекомендую вставить разъём, так как шлейф должен проходить через узкое отверстие металлического корпуса монитора. Моё решение такое:

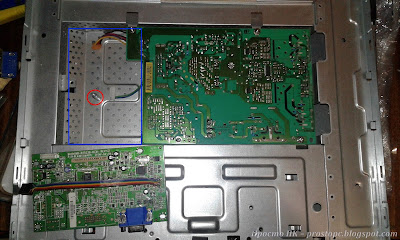

Далее пытаемся примерить плату к будущему месту постоянного жительства:

И видим, что всё не так просто. По высоте плата влазит впритык, а по ширине частично перекрывается платой блока питания (синий контур — место, где она должна находиться). Кроме того нам мешает штифтик для крепления старой платы (обведён красным), что решается лёгким движением плоскогубцев. А ещё, разъём VGA смотрит вбок вместо вниз. По-хорошему с ним договориться не получится, поэтому просто выпаиваем его.

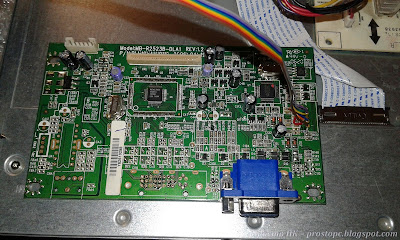

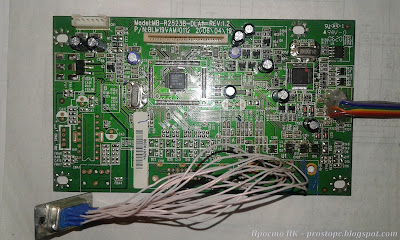

Далее берём вместо бокового прямой VGA-разъём (заботливо выдранный из переходника DVI–VGA), мой любимый МГТФ-провод и паяем следующую конструкцию, стараясь (по возможности) ничего не перепутать:

Сразу укажу на свою ошибку – подпаивать провода лучше с другой стороны платы. Дальше поймёте, почему. Ну а мне переделывать было лень, поэтому оставим как есть.

Теперь займёмся питанием, которое подаётся на плату через разъём CN1. Изначально планировалось использовать штатный разъём платы, для этого даже был пересобран соответствующий разъём блока питания.

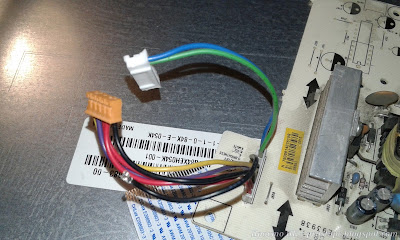

Но потом от этой идеи пришлось отказаться, так как этот разъём мешал установке платы. Поэтому были подпаяны провода к обеим платам и установлен ещё один разъём. Распиновка проводов блока питания указана на самой плате, повторяться не будем. Скажу только, что последние 2 провода, отвечающие за управление звуком (который всё равно не распаян в этой модели) мы использовать не будем. А распиновка разъёма CN1 следующая:

1. Регулировка яркости подсветки (соответствует проводу 5 БП)
2. Включение/отключение подсветки (соответствует проводу 4 БП)
3. Питание +5В (соответствует проводам 1 и 2 БП)
4. Питание +5В (соответствует проводам 1 и 2 БП)
5. Земля (соответствует проводу 3 БП)
6. Земля (соответствует проводу 3 БП)

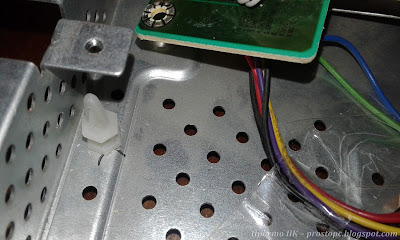

Припаяв все провода, начинаем собирать готовое изделие. Для крепежа верхнего правого угла платы, прячущегося под краем платы БП, отлично подошла пластиковая стойка для крепежа материнских плат, которая отлично ввернулась в одно из отверстий металлического корпуса монитора.

Металлический выступ на левом краю корпуса немножко подгибаем и закрываем чем-то изолирующим (я использовал вспененный скотч) – на нём будет лежать плата. Вкручиваем на предназначенное для него место разъём VGA. Место, где он будет прилегать к плате тоже изолируем и размещаем сверху главную плату.

В место, где накладываются обе платы друг на друга, прокладываем изолирующую прокладку. Нижний левый угол платы крепится с помощью пластиковой стяжки (хомута). Продеваем в нужное отверстие шлейф к плате управления.

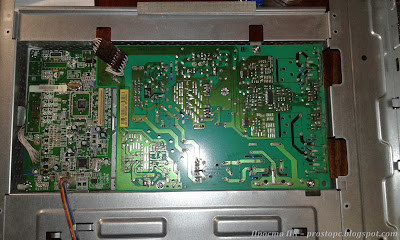

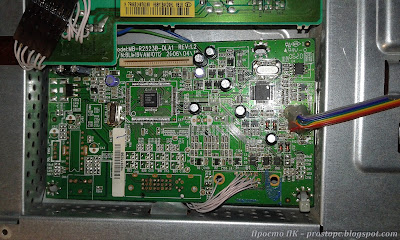

В сборе конструкция будет выглядеть примерно так:

Подключаем матрицу, плату кнопок, собираем металлический корпус и проверяем. Если картинка есть – порядок. В случае необходимости, опять разбираем и перепаиваем провода к кнопкам управления, но уже в правильной последовательности.

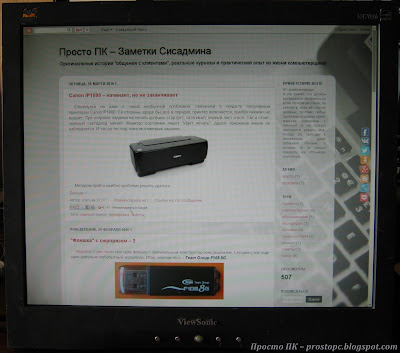

Собираем пластиковый корпус и любуемся на свежевозрождённого:

P.S. Так как этот монитор оказался у меня без своей родной ноги, то пришлось придумать небольшой лайфхак. В комментариях не нуждается.
